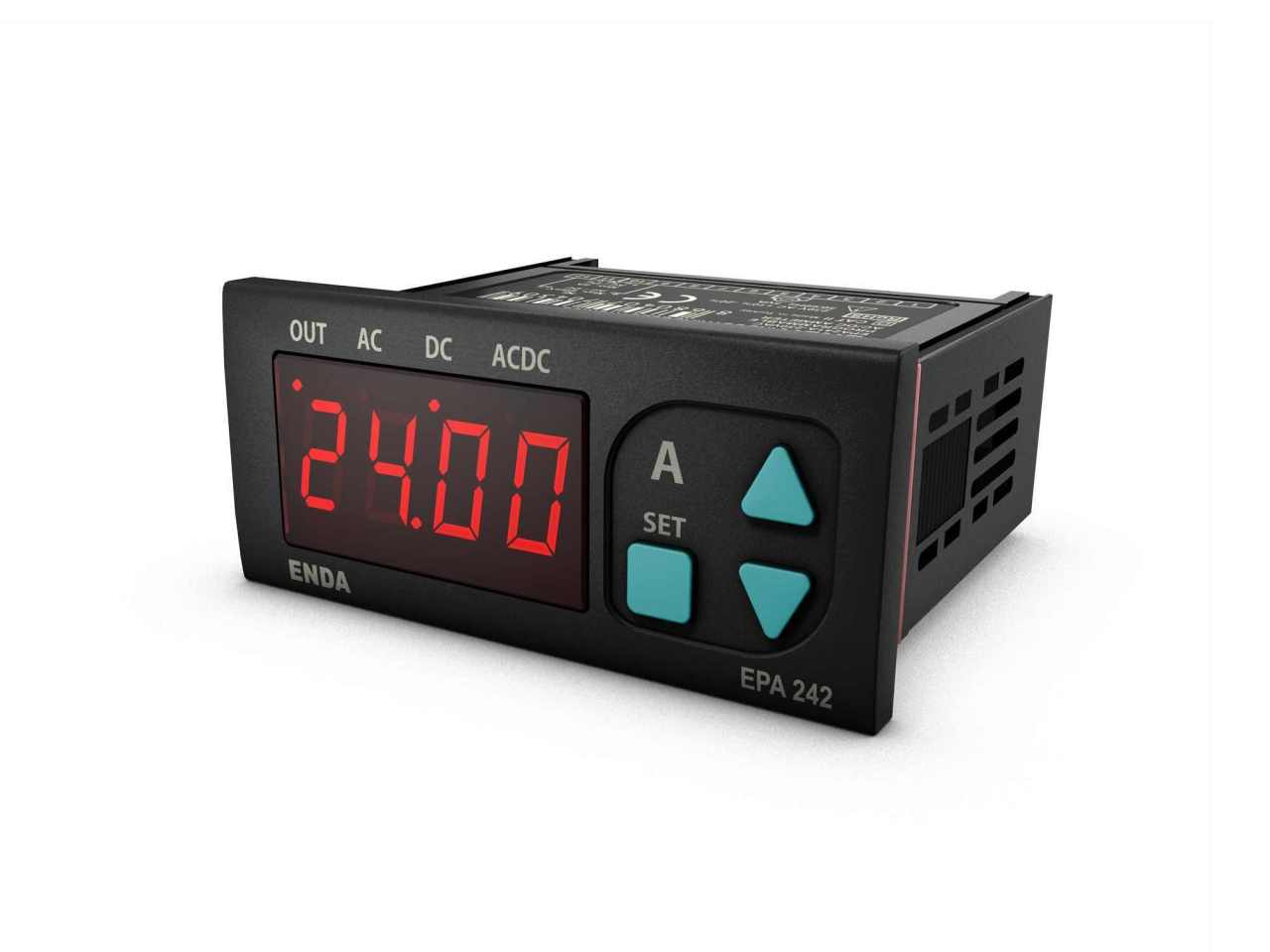

EPA242-R-24VAC Ampermetre 77x35

EPA 242 Serisi Genel Özellikler ....................

Ekranda gösterilecek değerin büyüklüğüne göre ondalıklı gösterimlerin tümünü seçebilme

Gerilim trafousu ile kullanımlarda -999...9999V arasında gösterebilme

Ön paneldeki tuşlardan kolayca ayarlanabilir

Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı

Alarm set değeriyle çok fonksiyonlu alarm çıkışı

İzole RS-485 üzerinden ModBus RTU protokolü ile haberleşme özelliği

Tuş kilitleme özelliği

Seçilebilir AC, DC veya True RMS ölçme özelliği

Ortam/Depolama Sıcaklığı 0...50 ºC / -25...70 ºC

Bağıl Nem 31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır

Koruma Sınıfı EN 60529 standardına göre Ön panel : IP65, Arka panel : IP20

Yükseklik En çok 2000m

Elektriksel Özellikler

Besleme Voltajı 230V AC +%10 -%20 veya 24V AC ±%10, 50/60Hz veya 9-30V DC / 7-24V AC ±%10 SMPS

Güç Tüketimi 5VA

Bağlantı Soketli klemens

Skala AC ve RMS: utrr için 0...9999V, u100 için 0...100V, u500 için 0...500V

DC: utrr için -999...9999V DC, u100 için -100...100V DC, u500 için -500...+500V DC

Duyarlılık 0.01V (u100 veya utrr seçili ise)

0.1V (u500 seçili ve -100V dan büyük 100Vdan küçük giriş değerleri için)

1V (u500 seçili ise ve -100V dan küçük veya 100V dan büyük giriş değerleri için)

Doğruluk AC: ±%1 (tam skalanın) (Kare dalga için ±%2)

DC: ±%1 (tam skalanın)

RMS: ±%1 (tam skalanın) (Kare dalga için ±%2)

Giriş Aralığı -500...500V (u500 seçili ise ±1250V DC üzeri gerilimlerde cihazda hasar oluşur)

-100...100V (utrr veya u100 seçili ise ±250V DC üzeri gerilimlerde cihazda hasar oluşur)

Giriş Empedansı 870kohm

Frekans Aralığı DC, 10Hz - 200Hz (Kare dalga için 10Hz-70Hz)

Çıkışlar

Alarm Çıkışı Röle: 250V AC, 8A (rezistif yük için), NO

Röle Ömrü Yüksüz 30.000.000 anahtarlama; 250V AC, 8A rezistif yükte 100.000 anahtarlama

Kutu

Montaj Şekli Sıkıştırılarak panoya yerleştirilir

Ebat G72xY72xD97 mm

Ağırlık Yaklaşık 350g (ambalajlı olarak)

Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
