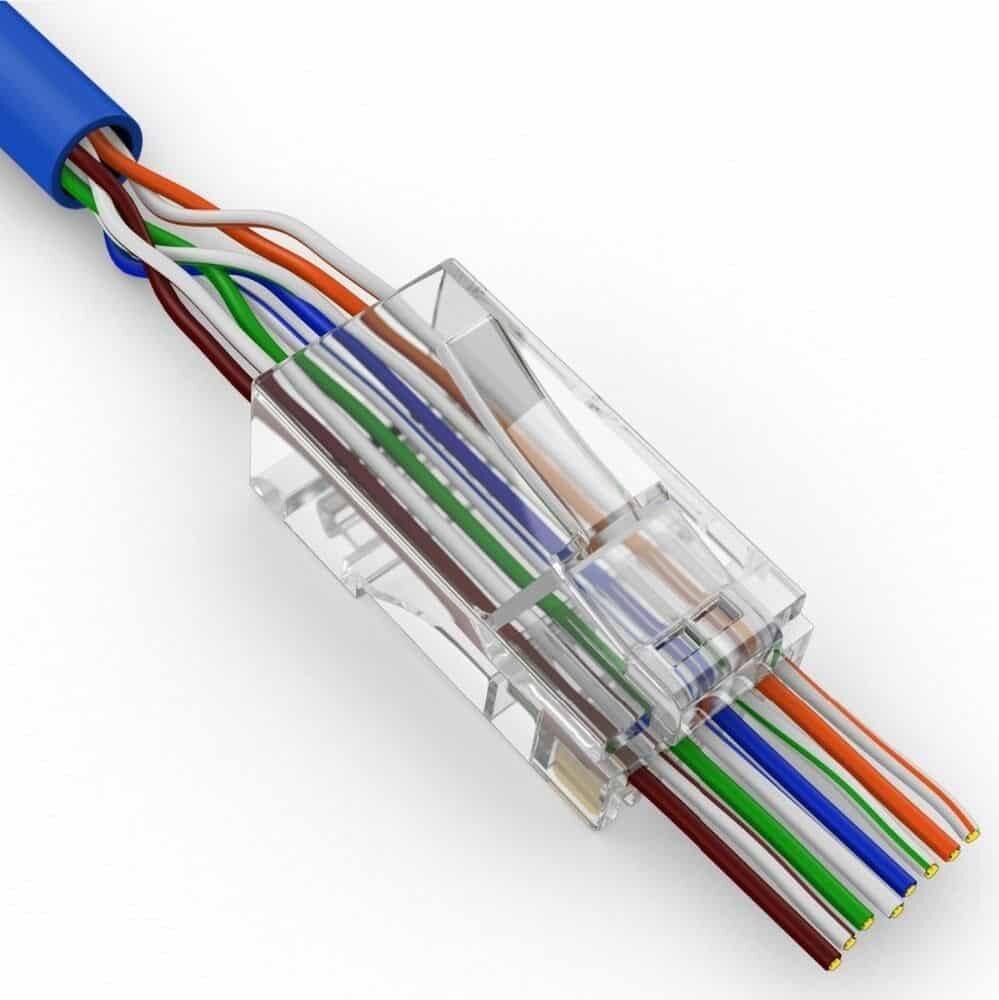

CAT5 CAT6 Kablo Renk Sıralaması | T568A ve T568B RJ45 Bağlantı Şeması
CAT5 ve CAT6 Kablo Renk Sıralaması Nedir? RJ45 Bağlantı Şeması ve Doğru Kablo Dizilimi
İnternet ağlarının güvenilir ve yüksek performanslı çalışması için CAT5 ve CAT6 kablo renk sıralaması büyük önem taşır. Ağ kablosu hazırlarken yapılan en küçük renk sıralama hatası bile bağlantı sorunlarına, düşük veri aktarım hızına ve iletişim kesintilerine neden olabilir.
Bu yüzden yapacağınız işlemde kaliteli bir Cat6 RJ45 Konnektör Sıkma Pensesi kullanmanızı tavsiye ederiz. Web sitemizde yer alan SIKMA PENSESİ modellerini incelemek ve satın almak için TIKLAYINIZ.
Bu rehberde CAT5 kablo renk sıralaması, CAT6 kablo renk dizilimi, T568A ve T568B standartları, düz ve çapraz kablo bağlantıları ile RJ45 soket bağlantısı hakkında bilmeniz gereken tüm detayları bulabilirsiniz.


CAT5 ve CAT6 Ethernet Kablosu Nedir?

CAT5 ve CAT6, Ethernet ağlarında kullanılan bükümlü çift (Twisted Pair) veri kablolarıdır.
CAT5 Kablo
100 Mbps ile 1 Gbps veri iletişimi
100 metreye kadar kullanım
Ev ve küçük ofis ağları için uygundur.
CAT6 Kablo
1 Gbps ile 10 Gbps veri aktarımı
Daha düşük parazit seviyesi
Daha yüksek bant genişliği
Profesyonel ağ sistemleri için idealdir.
Her iki kablonun da RJ45 konnektöre bağlanırken kullanılan renk sıralaması aynıdır.
Ethernet Kablo İçerisindeki Renkler
Standart bir CAT5 veya CAT6 kablosunda toplam 8 damar bulunur.
Bunlar;
Beyaz/Turuncu
Turuncu
Beyaz/Yeşil
Mavi
Beyaz/Mavi
Yeşil
Beyaz/Kahverengi
Kahverengi
Bu sekiz tel RJ45 konnektör içerisine belirli standartlara göre dizilir.

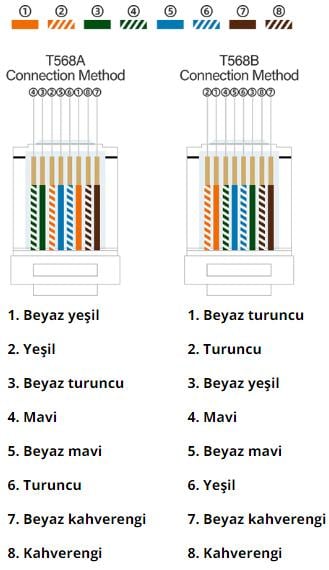

T568B Kablo Renk Sıralaması (En Çok Kullanılan)
Türkiye'de ve dünyada en yaygın kullanılan Ethernet bağlantı standardı T568B'dir.
RJ45 konnektörün ön yüzü size bakarken ve tırnağı arkada kalacak şekilde soldan sağa doğru sıralama aşağıdaki gibidir.
Pin Renk
1 Beyaz/Turuncu
2 Turuncu
3 Beyaz/Yeşil
4 Mavi
5 Beyaz/Mavi
6 Yeşil
7 Beyaz/Kahverengi
8 Kahverengi
Bu dizilim modem, router, switch, bilgisayar ve IP kamera bağlantılarında en çok tercih edilen standarttır.
T568A Kablo Renk Sıralaması
Bazı kurumsal projelerde veya eski altyapılarda T568A standardı kullanılmaktadır.
Pin dizilimi şöyledir:
Pin Renk
1 Beyaz/Yeşil
2 Yeşil
3 Beyaz/Turuncu
4 Mavi
5 Beyaz/Mavi
6 Turuncu
7 Beyaz/Kahverengi
8 Kahverengi
T568A ile T568B arasındaki tek fark yeşil ve turuncu çiftlerin yer değiştirmesidir.

T568A ve T568B Kablo Arasındaki Fark Nedir?

Her iki standart da aynı performansı sunar.
Aralarındaki fark yalnızca kablo içerisindeki damarların dizilimidir.
T568B
En yaygın kullanılan standarttır.
Ev ve ofis ağlarında tercih edilir.
Türkiye'de en çok kullanılan dizilimdir.
T568A
Bazı kamu kurumlarında tercih edilir.
Eski tesisatlarla uyumluluk sağlayabilir.
Yeni kurulumlarda daha az kullanılır.
Önemli olan, kablonun her iki ucunda da aynı standardın uygulanmasıdır.
Düz (Straight Through) Ethernet Kablosu
Günümüzde kullanılan ağ kablolarının büyük bölümü düz bağlantıdır.
Her iki uç da:
T568B → T568B
veya
T568A → T568A
şeklinde hazırlanır.
Kullanım alanları:
Bilgisayar - Modem
Bilgisayar - Switch
Switch - Router
IP Kamera
Access Point
Yazıcı
Çapraz (Cross Over) Ethernet Kablosu
Eskiden aynı tip cihazları birbirine bağlamak için kullanılırdı.
Bir ucu:
T568A
Diğer ucu:
T568B
olarak hazırlanır.
Modern ağ cihazlarının büyük bölümü Auto MDI-X teknolojisini desteklediği için çapraz kablo ihtiyacı büyük ölçüde ortadan kalkmıştır.

RJ45 Konnektör Bağlantısı Yaparken Dikkat Edilmesi Gerekenler

Doğru bağlantı için aşağıdaki noktalara dikkat edilmelidir:
Kabloların sırası değiştirilmemelidir.
Teller mümkün olduğunca düz hale getirilmelidir.
Damar boyları eşit kesilmelidir.
RJ45 soket içerisine tamamen oturduğundan emin olunmalıdır.
Kaliteli RJ45 konnektör kullanılmalıdır.
Bağlantı tamamlandıktan sonra ağ kablosu test cihazı ile test yapılmalıdır.

CAT5 ve CAT6 Renk Sıralaması Neden Önemlidir?

Yanlış sıralama;
Ağ bağlantısının hiç çalışmamasına,
Düşük internet hızına,
Paket kayıplarına,
Ağ kopmalarına,
Gigabit bağlantının 100 Mbps'ye düşmesine,
IP kamera ve PoE sistemlerinde sorun oluşmasına neden olabilir.
Bu nedenle uluslararası standartlara uygun renk dizilimi kullanılmalıdır.
Sık Sorulan Sorular
CAT5 ve CAT6 renk sıralaması aynı mıdır?
Evet. Her iki kabloda da T568A ve T568B renk dizilimi aynıdır.
En çok kullanılan renk sıralaması hangisidir?
T568B standardı dünya genelinde ve Türkiye'de en yaygın kullanılan bağlantı standardıdır.
Hangi kablo daha hızlıdır?
CAT6 kablolar daha yüksek bant genişliği ve daha düşük sinyal kaybı sunduğu için yüksek hızlı ağlar için daha uygundur.
Yanlış renk sıralaması internet hızını etkiler mi?
Evet. Yanlış bağlantı veri kaybına, bağlantı kopmalarına ve düşük ağ performansına neden olabilir.
Sonuç
CAT5 ve CAT6 kablo renk sıralaması, Ethernet ağlarının doğru ve sorunsuz çalışması için temel kurallardan biridir. İster ev kullanıcıları ister profesyonel ağ kurulumu yapan teknisyenler olsun, T568A ve özellikle T568B standartlarına uygun bağlantı yapmak ağ performansını doğrudan etkiler.


Eğer kaliteli ağ altyapısı oluşturmak istiyorsanız; CAT5, CAT6 ve CAT6A kablolar, RJ45 konnektörler, rj45 konnektör sıkma penseleri, ağ kablosu test cihazları ve diğer profesyonel ağ ekipmanlarını tercih ederek uzun ömürlü ve güvenilir bağlantılar elde edebilirsiniz.
