Step Motor Nedir? Step Motor Nasıl Kullanılır? Step Motor Nasıl Bağlanır?

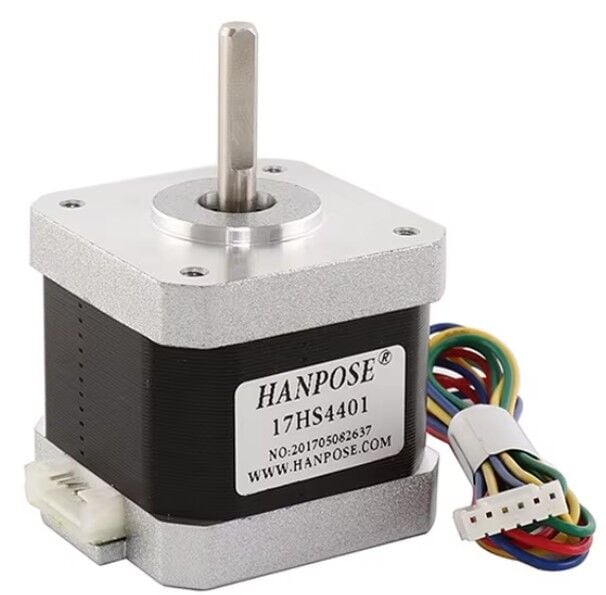

Step Motor Nedir?
Step motor (Adım Motoru), elektrik enerjisini belirli açısal hareketlere dönüştüren ve her elektrik darbesinde belirli bir açı kadar dönen hassas elektrik motorudur.
Geleneksel DC motorlardan farklı olarak sürekli dönmek yerine, kontrol edilen her sinyalde belirli bir adım ilerler. Bu sayede konum kontrolü son derece hassas şekilde gerçekleştirilebilir.
Endüstriyel otomasyon sistemlerinden CNC tezgahlarına, 3D yazıcılardan robotik projelere kadar birçok alanda step motorlar tercih edilmektedir. Hassas hareket kontrolü gerektiren uygulamalarda yüksek doğruluk sağlaması nedeniyle otomasyon sektörünün vazgeçilmez bileşenlerinden biridir.
Step Motor Ne İşe Yarar?
Step motorlar, hareketin tam olarak kontrol edilmesi gereken sistemlerde kullanılır. Motorun kaç derece döneceği, hangi hızda hareket edeceği ve hangi noktada duracağı elektronik kontrol kartları sayesinde kolaylıkla belirlenebilir.
Başlıca kullanım amaçları şunlardır:
Hassas konumlandırma
Otomatik hareket kontrolü
CNC eksen hareketleri
Robot kol kontrolü
Kamera slider sistemleri
Konveyör sistemleri
Paketleme makineleri
Lazer kesim makineleri
3D yazıcı eksenleri
Medikal cihazlar
Laboratuvar otomasyonu

Step Motor Çeşitleri

1. Permanent Magnet (PM) Step Motor

Kalıcı mıknatıslı rotor yapısına sahiptir. Düşük maliyetli uygulamalarda tercih edilir.
Avantajları
Uygun fiyat
Basit yapı
Düşük güç tüketimi

2. Variable Reluctance (VR) Step Motor

Rotorunda mıknatıs bulunmaz. Manyetik alan değişimi sayesinde hareket eder.
Avantajları
Yüksek hız
Hafif yapı

3. Hybrid Step Motor

En yaygın kullanılan step motor çeşididir. PM ve VR motorların avantajlarını bir araya getirir.
Avantajları
Yüksek tork
Yüksek hassasiyet
Düşük hata oranı
Sessiz çalışma
Uzun ömür

Step Motor Nasıl Çalışır?

Bir step motor içerisinde bulunan bobinlere sırayla elektrik akımı gönderilir. Her bobin enerjilendiğinde rotor belirli bir açı kadar döner.
Örneğin;
1.8° Step Motor
200 adım = 360°
Her elektrik darbesi = 1.8° dönüş
Mikro adımlama (Microstepping) teknolojisi sayesinde;
1/2 Step
1/4 Step
1/8 Step
1/16 Step
1/32 Step
1/64 Step
1/128 Step
gibi çok daha hassas hareketler elde edilebilir.

Step Motor Nerelerde Kullanılır?

Step motorların kullanım alanı oldukça geniştir.
Endüstriyel Otomasyon
PLC sistemleri
Servo kontrol uygulamaları
Konveyör bantları
Paketleme makineleri
CNC Makineleri
X Ekseni
Y Ekseni
Z Ekseni
3D Yazıcılar
Tabla hareketi
Ekstruder sistemi
Filament besleme
Robotik Sistemler
Robot kolu
Robot araçları
AGV sistemleri
Elektronik Projeler
Arduino projeleri
Raspberry Pi projeleri
DIY otomasyon sistemleri
Medikal Cihazlar
Pompa sistemleri
Analiz cihazları
Laboratuvar ekipmanları

Step Motor Nasıl Kullanılır?

Step motor doğrudan enerji verilerek çalıştırılamaz. Bir sürücü (Driver) üzerinden kontrol edilmesi gerekir.
Temel sistem şu bileşenlerden oluşur:
Step Motor
Step Motor Sürücü
Güç Kaynağı
PLC, Arduino veya Mikrodenetleyici
Kontrol sinyalleri
Sürücü kartı motora gönderilecek elektrik darbelerini düzenler ve motorun istenilen yönde, istenilen hızda hareket etmesini sağlar.

Step Motor Nasıl Bağlanır?

Step motor bağlantısı oldukça basittir ancak doğru kablo bağlantısı yapılmalıdır.
1. Güç Kaynağını Bağlayın
Öncelikle sürücünün besleme girişine uygun DC voltaj uygulanır.
Örneğin
24V DC
36V DC
48V DC
2. Motor Kablolarını Bağlayın
4 Kablolu Step Motor
A+
A-
B+
B-
Motor üzerindeki bobin uçları sürücü kartına bağlanır.
3. Kontrol Sinyallerini Bağlayın
Kontrol kartından sürücüye aşağıdaki sinyaller gönderilir.
STEP (PUL)
Her darbe motorun bir adım dönmesini sağlar.
DIR
Dönüş yönünü belirler.
ENA
Motorun aktif veya pasif olmasını sağlar.
4. PLC veya Arduino Bağlantısı
Arduino örneğinde;
STEP pini → Dijital çıkış
DIR pini → Dijital çıkış
ENA pini → Opsiyonel
Arduino yazılımı sayesinde motor istenilen adım sayısında döndürülebilir.

Step Motor Kablo Renkleri Nasıl Bulunur?

Motor üreticisine göre renkler değişebilir.
Genellikle multimetre ile bobin uçları ölçülerek belirlenir.
Örnek:
Siyah – Yeşil = Birinci Bobin
Kırmızı – Mavi = İkinci Bobin
Bağlantı şeması üretici kataloğundan mutlaka kontrol edilmelidir.

Step Motor Seçerken Nelere Dikkat Edilmelidir?

Doğru step motor seçimi sistem performansını doğrudan etkiler.
Dikkat edilmesi gereken kriterler:
Tork değeri (Nm)
Adım açısı (0.9° / 1.8°)
Akım değeri
Çalışma voltajı
Gövde ölçüsü (NEMA 17, NEMA 23, NEMA 34, NEMA 42)
Mil çapı
Mil uzunluğu
Sürücü uyumluluğu
Maksimum devir
Kullanım ortamı

Step Motorun Avantajları

Yüksek konum hassasiyeti
Encoder gerektirmeden çalışabilmesi
Düşük bakım maliyeti
Uzun kullanım ömrü
Hassas hız kontrolü
Düşük maliyet
Kolay kontrol edilebilir yapı
Geri besleme gerektirmeyen uygulamalarda yüksek performans
Robotik sistemler için ideal çözüm

Step Motorun Dezavantajları

Çok yüksek hızlarda tork kaybı yaşanabilir.
Yanlış sürücü ayarında adım kaçırabilir.
Servo motorlara göre verimi daha düşüktür.
Sürekli enerji altında kaldığında ısınabilir.

Step Motor ile Servo Motor Arasındaki Fark
Özellik Step Motor Servo Motor
Konum Hassasiyeti Yüksek Çok Yüksek
Geri Besleme Gerekmez Encoder Gerektirir
Maliyet Daha Ekonomik Daha Yüksek
Kurulum Kolay Daha Karmaşık
Yüksek Hız Performansı Orta Çok İyi
Tork Kontrolü İyi Çok İyi



Step Motor Hakkında Sık Sorulan Sorular

Step motor kaç derece döner?
En yaygın modeller 1.8° adım açısına sahiptir ve tam tur için 200 adım gerektirir. 0.9° adım açılı modeller ise 400 adımda bir tur tamamlar.
Step motor sürücüsüz çalışır mı?
Hayır. Step motorların güvenli ve doğru şekilde çalışabilmesi için uygun bir step motor sürücüsü kullanılmalıdır.
Step motor ters dönebilir mi?
Evet. Sürücü üzerindeki yön (DIR) sinyali değiştirilerek motor saat yönünde veya saat yönünün tersinde döndürülebilir.
Step motor neden adım kaçırır?
Yetersiz tork, aşırı yük, yanlış akım ayarı, yüksek hız veya hatalı sürücü konfigürasyonu adım kaybına neden olabilir.
Step motor hangi voltaj ile çalışır?
Kullanılan sürücü ve motor modeline bağlı olarak 12V, 24V, 36V veya 48V DC güç kaynakları yaygın olarak tercih edilir.
Sonuç
Step motorlar; hassasiyet, güvenilirlik ve kolay kontrol edilebilir yapıları sayesinde otomasyon, CNC, robotik ve elektronik projelerde en çok tercih edilen hareket kontrol çözümleri arasında yer almaktadır.

Doğru tork değerine sahip motorun, uygun bir step motor sürücüsü ve kaliteli güç kaynağı ile birlikte kullanılması sistemin verimli, güvenli ve uzun ömürlü çalışmasını sağlar. İhtiyacınıza uygun step motor, sürücü, güç kaynağı ve bağlantı ekipmanlarını seçerek projelerinizde maksimum performans elde edebilirsiniz.
