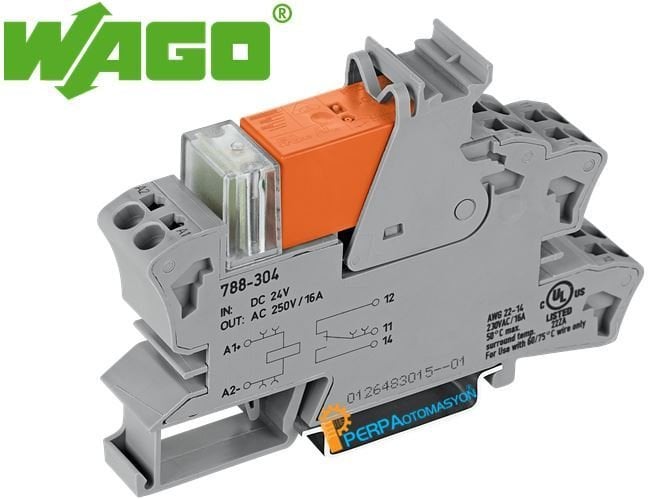

Wago 788-304 24V DC 2x8A 15MM Soket+Röle+Led

Wago 788-304, küçük anahtarlama rölesi üzerinde 1 değişikliğe, 16A kontak akım derecesine, 24VDC bobin voltajına ve gümüş nikel kontaklarına sahip bir Röle Soketidir.

SPDT iletişim yapılandırması

DIN 35 taşıyıcı rayları için röle soketi

Push-in kafes kelepçe bağlantı teknolojisi

Bakım sırasında röle ve durum göstergesi değişimi, kablo bağlantısını kesmek zorunda kalmadan

Nominal giriş gerilimi : DC 24 V

Giriş Gerilimi Aralığı : ±10 %

U nominal giriş akımı  : 19 mA

Değiştirme / değiştirme kontakları sayısı : 1

İletişim malzemesi (röle) : AgNi 90/10

Sürekli akımı sınırlamak : 16 A

Maks. güncelle (dirençli) : (AC) 30 A / 4 s

Maks. anahtarlama gerilimi : AC 250 V

Maks. Anahtarlama gücü (dirençli) : AC 4000 VA; DC yük sınır eğrisine bakınız

Anahtarlama kapasitesi         : AC-15: 6 A / AC 250 V; DC-13: 2 A / DC 24 V

Önerilen minimum yük : 12 V / 10 mA

Çekme süresi (tip.) : 8 ms

Bırakma süresi         : 6 ms

Sıçrama süresi (tip.) : 6 ms

Anma gerilimi : 250 V

Nominal ani dalgalanma gerilimi : 4 kV

Dielektrik dayanım, kontrol / yük devresi (AC, 1 dak) : 5 kVrms

Dielektrik gücü açık kontak (AC, 1 dak) : 1 kVrms

Koruma sınıfı : IP20

Bağlantı teknolojisi CAGE CLAMP

Tek damarlı boylar 0,34… 2,5 mm² / 22… 14 AWG

İnce bükümlü kablolar 0,34… 2,5 mm² / 22… 14 AWG

Sıyırma uzunluğu 9… 10 mm / 0,35… 0,39 inç

Genişlik 15 mm / 0,591 inç

DIN rayın üst kenarından yükseklik 54 mm / 2,126 inç

derinlik 86 mm / 3.386 inç
