Unit UTG4122A 120MHz 2 Kanal Dalga Formu Jeneratörü

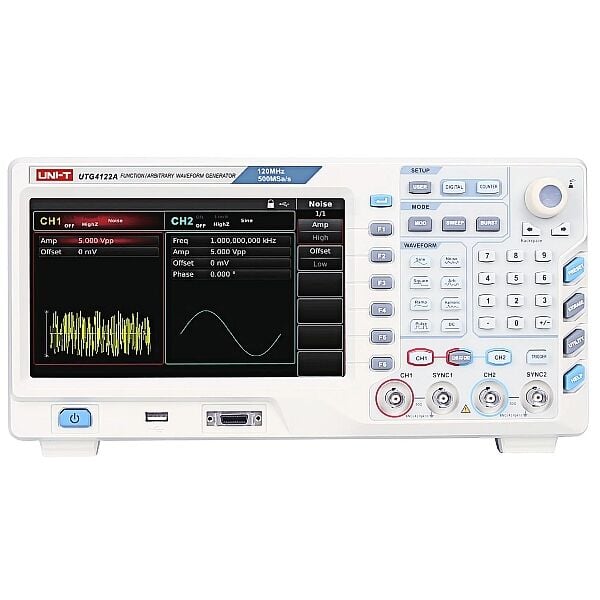

UNIT UTG4122A Dalga Formu Jeneratörü

UNI-T UTG4000A Modülasyon Fonksiyonları

Tüm elektrik mühendislerine sesleniyoruz! UNI-T UTG4122A rastgele dalga formu üreteciyle tanışın; alet çantanızın vazgeçilmez bir parçası. Çok yönlülük ve hassasiyet için tasarlanan bu dalga formu sinyal üreteci , birçok test zorluğunun üstesinden gelmeye hazır. Bu güçlü cihazın mühendislik çalışmalarınızı nasıl geliştirebileceğini keşfetmeye hazır olun.

Teknik Özellikler :
MAKSİMUM ÇIKIŞ FREKANSI: 120MHz

Kanallar: 2

ÖRNEKLEME HIZI: 500 MSa/s

DİKEY ÇÖZÜNÜRLÜK: 16 bit

KEYFİ DALGA BOYU: 32 Mpts

EKRAN: 8 inç TFT LCD

UNI-T UTG4122A En İyi Özellikler:

Maksimum Çıkış Frekansı: Artık etkileyici 120 MHz maksimum çıkış frekansına sahip olan UTG4122A, yüksek frekanslı sinyal üretimi için yeni ufuklar açıyor. İster RF testleri, ister araştırma projeleri veya zorlu uygulamalar üzerinde çalışıyor olun, bu genişletilmiş frekans aralığı ihtiyacınız olan hassasiyeti sağlar.

Frekans Çözünürlüğü: Olağanüstü 1 μHz çözünürlüğüyle bu jeneratör, dalga formlarını benzersiz bir hassasiyetle ince ayar yapmanıza olanak tanır. Karmaşık sinyaller oluşturun ve gerçek dünya senaryolarını kolayca simüle edin.

Örnekleme Hızı: 500 MSa/sn'lik hızlı örnekleme hızıyla UNI-T UTG4122A, doğru sinyal üretimi sağlar. Dalga formlarınız girişinizi doğru bir şekilde yansıtacağından, sinyal analizi ve devre doğrulaması için vazgeçilmez bir araçtır.

UTG4000A Harmonik Fonksiyonlar

Dikey Çözünürlük: 16 bit dikey çözünürlükle olağanüstü sinyal kalitesinin keyfini çıkarın . Azaltılmış bozulma ve dalga formlarınız üzerindeki hassas kontrol, gelişmiş deneylere ve derinlemesine analizlere kapı açar.

Kanallar: İki bağımsız kanala sahip UNI-T UTG4122A, dalga formu oluşturmada çok yönlülük sağlar. İster diferansiyel sinyaller üretmeniz, ister dengeli devre testlerini keşfetmeniz veya karmaşık deneyler yapmanız gereksin, bu kanallar ihtiyacınız olan her şeyi sunar.

Keyfi Dalga Boyu: Genişletilebilir 32 Mpts dalga boyuyla UNI-T UTG4122A, karmaşık dalga formlarını kolaylıkla oluşturmanıza olanak tanır. Karmaşık analog devreleri simüle edin ve tasarımlarınızın sınırlarını test edin.

Sezgisel Menü Sistemi: UNI-T UTG4122A'nın kullanıcı dostu menü sistemiyle iş akışınızı basitleştirin ve yapılandırma süresini kısaltın. Şekil, genlik, frekans, görev döngüsü ve DC ofset gibi dalga formu parametrelerini hızla ayarlayın. Test ve deneylerinizi kolaylaştırarak sonuçlara odaklanmanızı sağlar.

Zengin Modülasyon Fonksiyonları: Çeşitli modülasyon olanaklarıyla testlerinizde yeni boyutlar keşfedin. UNI-T UTG4122A, Genlik Modülasyonu (AM), Frekans Modülasyonu (FM), Faz Modülasyonu (PM) ve daha fazlası dahil olmak üzere zengin analog ve dijital modülasyon türleri sunar. Bu modülasyon fonksiyonlarını kullanarak iletişim sistemlerini analiz edip optimize edebilir ve tasarımlarınızın performans standartlarını karşılamasını sağlayabilirsiniz.

UTG4000A Arb Fonksiyonları

Harmonik Çıkış Fonksiyonu: 16 mertebeli harmonik çıkış özelliğiyle dalga formu mükemmelliğine ulaşın . Temel frekansın 16 harmoniğine kadar sinyaller üretin; çift veya tek harmonikleri, tüm harmonikleri veya kullanıcı tanımlı harmonikleri özelleştirin. Deneyleriniz için özelleştirilmiş dalga formları oluşturmak üzere her harmoniğin genliğini ve fazını hassas bir şekilde ayarlayın. Bu özellik, RF sinyal bozulma analizi ve filtre testi için paha biçilmezdir.

Dahili Rastgele Dalga Formları: 160'tan fazla rastgele dalga formu , 32 Mpts rastgele dalga formu belleği ve 7 GB'lık geniş kalıcı dalga formu depolama alanıyla sinyal oluşturma seçenekleriniz asla tükenmesin . Projeleriniz sırasında ortaya çıkabilecek her türlü sinyal oluşturma ihtiyacına hazırlıklı olun ve test verimliliğinizi artırmak için geniş bir dalga formu kütüphanesine erişin.

Frekans Sayacı: UNI-T UTG4122A, 100mHz ile 200MHz arasında değişen bir ölçüm aralığına sahip çok yönlü bir frekans sayacına sahiptir . Bu özellik, uyumlu bir TTL seviye sinyalinin frekansını ve görev oranını doğru bir şekilde ölçmenizi sağlayarak, sinyal analizi ve sorun giderme için paha biçilmez bir araçtır.

Tarama Fonksiyonu: Doğrusal ve logaritmik tarama türleriyle tarama olanaklarını keşfedin. Düşük frekanstan yüksek frekansa veya tam tersine tarama yapmanız gerekip gerekmediğine bakılmaksızın, taramalarınızı özel ihtiyaçlarınıza göre uyarlayın. Sinüs, kare, testere dişi veya rastgele dalga formları dahil olmak üzere çeşitli taşıyıcı dalgalar arasından seçim yapın. Manuel, harici ve dahili tetikleme seçenekleri, test sürecinizde esneklik sağlayarak doğru ve tekrarlanabilir sonuçlar sağlar.

Ön Paneldeki Sayısal Klavye: Düğme çevirme zahmetine veda edin. Ön paneldeki sayısal klavye, hassas frekansları kolayca girmenizi sağlayarak kurulum süresini kısaltır ve doğru sinyal çıkışı sağlar. Bu özellik, test sürecinizi kolaylaştırarak deneylerinizin sonuçlarına odaklanmanızı sağlar.

Benzersiz Dijital Arayüz: UNI-T UTG4122A'nın benzersiz dijital arayüzüyle standart sinyal üretiminin ötesine geçin. Üç protokol kodlama türünü destekler: I2C, SPI ve UART (TTL). Bu, sürekli zamanlı sinyaller gönderebileceğiniz ve çeşitli protokol modları için protokol parametrelerini manuel olarak yapılandırabileceğiniz anlamına gelir. Ön panelin protokol çıkış arayüzü, ilgili sinyalleri zahmetsizce çıkış yapmanızı sağlayarak onu dijital sinyal analizi ve devre doğrulaması için değerli bir araç haline getirir.

Büyük ve Parlak Ekran: WVGA çözünürlüklü (800x480) 8 inç TFT LCD ekranda dalga formu ayarlarınızı ve sonuçlarınızı kristal netliğinde görüntüleyin . Her ayrıntının görünür olduğundan emin olun, böylece test ve deney sürecinizi geliştirin.

UTG4000A Arayüzü

Standart Portlar: USB Host, USB Aygıtı, LAN, 10 MHz Giriş, 10 MHz Çıkış, Frekans Sayacı, FSK Tetikleyici ve Modülasyon Giriş portlarına sorunsuz bir şekilde bağlanın. Bu portlar, test ihtiyaçlarınız için gerekli arayüzleri sağlayarak mevcut ekipmanlarınız ve kurulumlarınızla uyumluluğu garanti eder.

Test ve deneylerinizi bir üst seviyeye taşımaya hazır mısınız? UNI-T UTG4122A dalga formu üreteci, size hassasiyet, çok yönlülük ve güvenilirlik sunar. Çalışmanızı geliştirme ve olağanüstü sonuçlar elde etme fırsatını kaçırmayın. Hemen harekete geçin ve UNI-T UTG4122A'yı araç setinizin vazgeçilmez bir parçası haline getirin. Hemen satın alın ve son teknoloji dalga formu üretmenin gücünü deneyimleyin!
