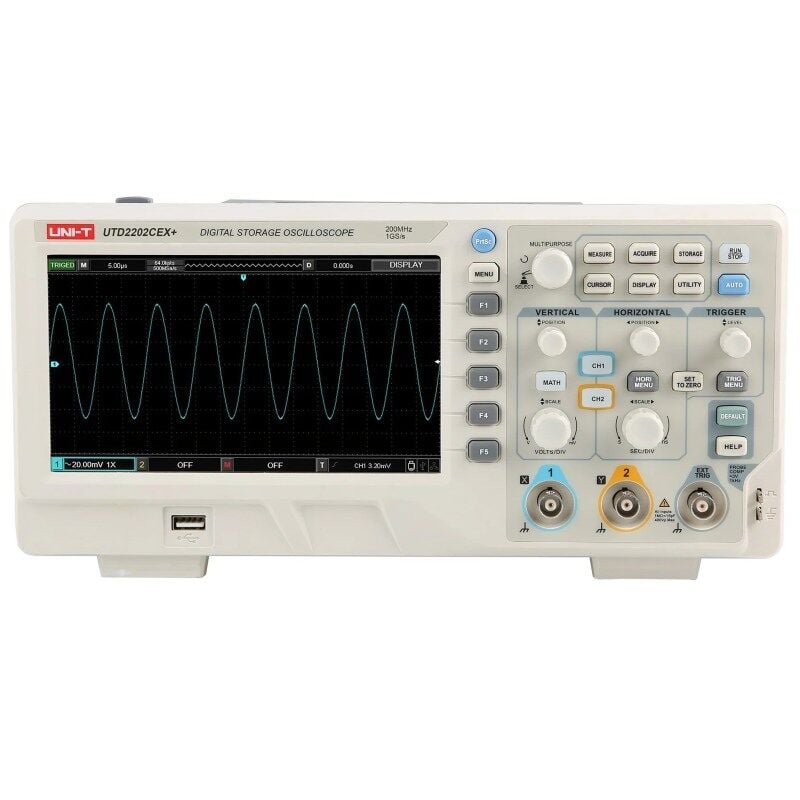

Unit UTD2202CEX+ 200MHz 2 Kanal Dijital Hafızalı Osiloskop

Unit UTD-2202CEX+ Dijital Osiloskop

UNI-T UTD2202CEX+ Dijital Depolama Osiloskopunun (DSO) Gücünü Keşfedin

Karmaşık elektriksel zorlukların üstesinden gelmek ve işinizi kolaylaştırmak için en iyi aracı arayan deneyimli bir elektrik mühendisi misiniz? UNI-T UTD2202CEX+ Dijital Depolama Osiloskopu'ndan (DSO) başkasına bakmayın. Deneyimli mühendislerin ihtiyaçları düşünülerek tasarlanan bu cihaz, günlük işlerinizi kolaylaştıracak ve çalışmalarınızda benzersiz bir hassasiyet elde etmenize yardımcı olacak birçok özellik sunar.

Ekran aralığı 8div x16 div ve karmaşık test senaryoları ile kolayca başa çıkabilen yeni bir Autoset stratejisine sahiptir

HD renkli LCD ekran

Çoklu dil isteğe bağlı, 9 dil ile, daha fazla ülkede kullanıcıların ihtiyaçlarını karşılayabilir

Çok frekanslı kare dalga isteğe bağlı, çıkış standart kare dalga 10Hz, 100Hz, 1kHz,10kHz isteğe bağlı

Çeşitli parametre ölçümü ve dalga formu kayıt fonksiyonları

CEX + daha zengin bir tetik modu, 34 çeşit otomatik parametre ölçümü ve ortak matematik işlem fonksiyonları sağlar ve panel çalışmasını optimize eder,

bu, iş verimliliğini büyük ölçüde artırır ve karmaşık sinyallerin ölçüm ihtiyaçları ile kolayca başa çıkar.

Ürün Özellikleri

Kanal Sayısı : 2

Bant genişliği : 200MHz

Maksimum örnekleme oranı : 1GS/s

Yükselme süresi Depolama derinliği : ≤3.5ns

Dalga Formu Yakalama Hızı: 5.000wfms/s

Dikey hassasiyet (V/div) : 1mV/div~20V/div

Zaman tabanı aralığı(s/div) : 2ns/böl~50s/böl

Depolama dalga biçimi : 20 dalga formu, 20 set ayar

Tetik modu : Kenar, darbe genişliği, video, değişim

Matematiksel operasyon : Toplama, çıkarma, çarpma, bölme

Arayüz : Cihaz, USB Host, Başarılı/Başarısız Kullan

Güç kaynağı : 100-240V AC, 50/60Hz

Görüntülemek : 7" renkli TFT LCD, 800x480

Renk : Beyaz + Gri

Ağırlık : 3 kg

boyutlar : 306*138*124mm

Standart aksesuarlar : Prob, Güç kablosu, USB kablosu

Bu Son Teknoloji Özelliklerle Olasılıklar Dünyasının Kilidini Açın

İleri Analiz için Matematik Fonksiyonu:

Avantaj: Karmaşık sinyal hesaplamalarını kolaylıkla basitleştirin. UNI-T UTD2202CEX+ Dijital Depolama Osiloskopu, toplama, çıkarma, çarpma, bölme ve dalga formu hesaplamalarını destekler. Projelerinizde hassas sonuçlar elde etmek için CH1 ve CH2 dalga formu matematiksel işlemlerini görselleştirin ve analiz edin.

Detaylı İnceleme için Yakınlaştırma Fonksiyonu:

Avantaj: UNI-T UTD2202CEX+ Dijital Depolama Osiloskopu'nun 7 inçlik ekranını kullanarak dalga formlarını hassas bir şekilde yakınlaştırın. Orijinal dalga formu ve yakınlaştırılmış görünüm olmak üzere iki görüntüleme alanına sahiptir. İmleçleri hareket ettirerek belirli ilgi alanlarını belirleyin ve hiçbir ayrıntının dikkatinizden kaçmamasını sağlayın.

Faz Analizi için XY Modu (Lissajous Grafikleri):

Avantaj: UNİT UTD-2202CEX+ Dijital Depolama Osiloskopu ile aynı frekanstaki iki sinyal arasındaki faz farkını zahmetsizce ölçebilirsiniz. CH1 voltajı yatay eksende, CH2 voltajı ise dikey eksende görüntülenerek faz analizi görevlerine yardımcı olur.

Kolay Kurulum için OTOMATİK Modu:

Avantaj: Tek bir düğmeye basarak OTO modunu etkinleştirin. UNI-T UTD 2202CEX+ Dijital Depolama Osiloskopu, giriş sinyallerine göre dikey ölçeği, yatay zaman tabanını ve tetikleme modunu otomatik olarak ayarlar. Verimli testler için parametreleri gerektiği gibi özelleştirin.

Kapsamlı İçgörüler için FFT Spektral Analizi:

Avantaj: UNI-T UTD2202CEX+ Dijital Depolama Osiloskopu'nu kullanarak zaman alanı sinyallerini FFT işlemleriyle kolayca frekans alanı sinyallerine dönüştürün. DC güç kaynaklarındaki harmonik içerik, bozulma, gürültü özellikleri ve titreşim analizi hakkında bilgi edinin.

Hassas Analiz için Otomatik Parametre Ölçümü:

Avantaj: UNI-T UTD2202CEX+ Dijital Depolama Osiloskopu ile 34 otomatik parametre ölçüm seçeneğine ve 5 özelleştirilebilir parametre görüntüleme grubuna erişin. Min/Maks, Tepe-Tepe, Ortalama, Döngü Ortalaması, RMS, Yükselme/Düşüş Süresi, Frekans ve daha fazlası gibi parametreleri CH1, CH2 veya Matematik işlevlerine göre ölçün.

Sinyal Kontrolü için Çok Yönlü Tetikleyiciler:

Avantaj: Kenar Tetikleyici, Darbe Genişliği Tetikleyici, Video Tetikleyici, Eğim Tetikleyici ve Alternatif Tetikleyici dahil olmak üzere UNI-T UTD2202CEX+ Dijital Depolama Osiloskopunun çeşitli tetikleyici seçeneklerinden birini seçin. Sinyalleri hassas bir şekilde yakalamak için tetikleyici ayarlarını hassas bir şekilde ayarlayın.

Çoklu Sinyal Gözlemleri için Alternatif Tetikleyici:

Avantaj: Alternatif tetikleme modunda tetikleme sinyali iki dikey kanaldan kaynaklanır ve bu da farklı frekanslardaki sinyalleri gözlemlemek ve karşılaştırmak için idealdir.
