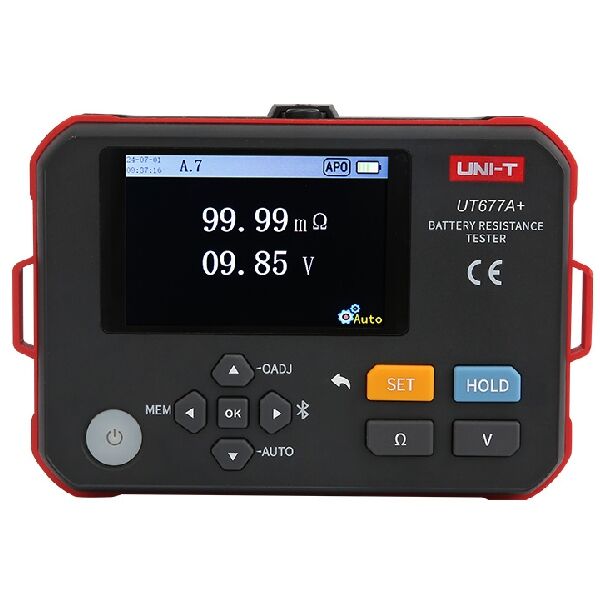

Unit UT677A+ Pil Dahili Direnç Test Cihazı

UNIT UT677A+, lityum iyon ve diğer şarjlı pillerin dahili direncini ve voltajını yüksek hassasiyetle ölçmek için geliştirilmiş profesyonel bir test cihazıdır. 3,5 inç geniş ekranı ve Bluetooth desteği sayesinde ölçüm sonuçları hem cihaz üzerinde hem de mobil uygulama üzerinden kolayca takip edilebilir.

AC 4 terminal test yöntemi, düşük direnç ölçümlerinde yüksek doğruluk sağlar ve test sırasında kablo direncinden kaynaklanan hataları en aza indirir. Pil performans analizi, üretim hattı kalite kontrolü, laboratuvar testleri ve bakım uygulamaları için ideal bir çözümdür.

Kompakt tasarımı, hızlı ölçüm kabiliyeti ve UNI-T’nin güvenilir teknolojisi ile UT677A+, pil teknolojisi ile ilgilenen mühendisler, Ar-Ge laboratuvarları ve servis sağlayıcıları için vazgeçilmez bir cihazdır.

Teknik Özellikler :

Model: UNI-T UT677A+

Ekran: 3,5 inç LCD

Bağlantı: Bluetooth desteği

Test Yöntemi: AC 4 terminal (yüksek hassasiyetli ölçüm)

Özellikler                  Kademe                     Çözünürlük

Pil İç direnç aralığı   0,000mΩ~3mΩ / ±1%fs. ±20dgt            1uΩ

                                   3.000mΩ~30mΩ / ±0,5%fs. ±15dgt.     10uΩ

                                  3.000mΩ~300mΩ / ±0,5%fs. ±15dgt.    100uΩ

                                  300mΩ~3Ω /±0,5% fs. ±15dgt.              100mΩ

Pil Voltaj aralığı     0,000V~±7 V/±0,2%fs. ±10dgt.              1mV

                                 7V~±71.00V/±0.2 % fs. ±10dgt.

Sıcaklık aralığı      -10.0°C~60.0°C (tek aralık)/ ±1.0℃ 0,1℃

Doğruluk Garantili Sıcaklık Nem 23℃±5℃,  <%75rh

Ölçüm Fonksiyonları:

Pil Dahili Direnç Testi

Pil Voltajı Testi

Kullanım Alanları: Pil üretim hattı, laboratuvar testleri, kalite kontrol, bakım ve servis uygulamaları

Ölçüm yöntemi

1. Dahili direnç ölçümü: 1KHz AC 4 terminalli test yöntemi, açık devre terminal voltajı 3V maks.

2. Ölçüm akımı: 2,0mA~200mA (farklı aralıklarda farklı ölçüm akımları)

3. Sıcaklık ölçümü: NTC sıcaklık sensörü (26°C'de 10KΩ)

4. A/D dönüştürme yöntemi: ardışık yaklaşım türü

5. Ekran güncelleme sıklığı: saniyede 5 kez

Ekran 3,5 inç (320*240, 16 bit gerçek renk ekran)

Tepki süresi 200ms

Zamanı ölçmek Yaklaşık 2 saniye

USB arayüzü Gerçek zamanlı ölçüm değerlerini okuyun, geçmiş ölçüm kayıtlarını okuyun

Bluetooth uygulaması √

Veri tutma ve depolama 1. Manuel tutma ve saklama, otomatik tutma ve saklama

2. 5000'e kadar ayarlanmış ölçüm verisi saklama

Ölçüm yargı fonksiyonu GEÇ, UYARI, BAŞARISIZ yargı eşikleri önceden ayarlanabilir

Güç 1. DC 3.7V lityum pil

2. Zamanında şarj etmeyi hatırlatan 5 çubuklu güç göstergesi

Güç tüketimi 300mA EN AZ/500mA EN AZ

Otomatik kapanma Yaklaşık 15 dakika

Ağırlık 480g (pil dahil)

Boyut 190mm×121mm×51mm (U*G*Y)

Çalışma sıcaklığı ve nem -10℃～40℃; %80RH'nin altında

Depolama sıcaklığı ve nemi -20℃～60℃; %70RH'nin altında

Yalıtım direnci 20MΩ'un üstünde (devre ve kasa arasında 500V)

Delinme testi AC 3700V/rms (devre ve kasa arasında)

Dış manyetik alan <40A/m

Dış elektrik alanı <1V/dk

Güvenlik yönetmeliklerine uygundur IEC 61010

Avantajlar:

Hızlı ölçüm

Yüksek doğruluk

Mobil uygulama ile kolay takip

Ergonomik tasarım

Öne Çıkan Özellikler :

Bluetooth Desteği: Ölçüm sonuçlarını anında mobil cihazınıza aktarma

3,5 inç geniş ekran: Net ve kolay okunabilir ölçüm değerleri

AC 4 Terminal Yöntemi: Temassal direnç etkilerini ortadan kaldırarak hassas ölçüm sağlar

Kompakt ve taşınabilir tasarım ile saha kullanımlarına uygun

Kullanım Alanları :

Pil üretim hatları

Laboratuvar testleri

Pil bakım ve onarım servisleri

Kalite kontrol süreçleri

Ar-Ge çalışmaları
