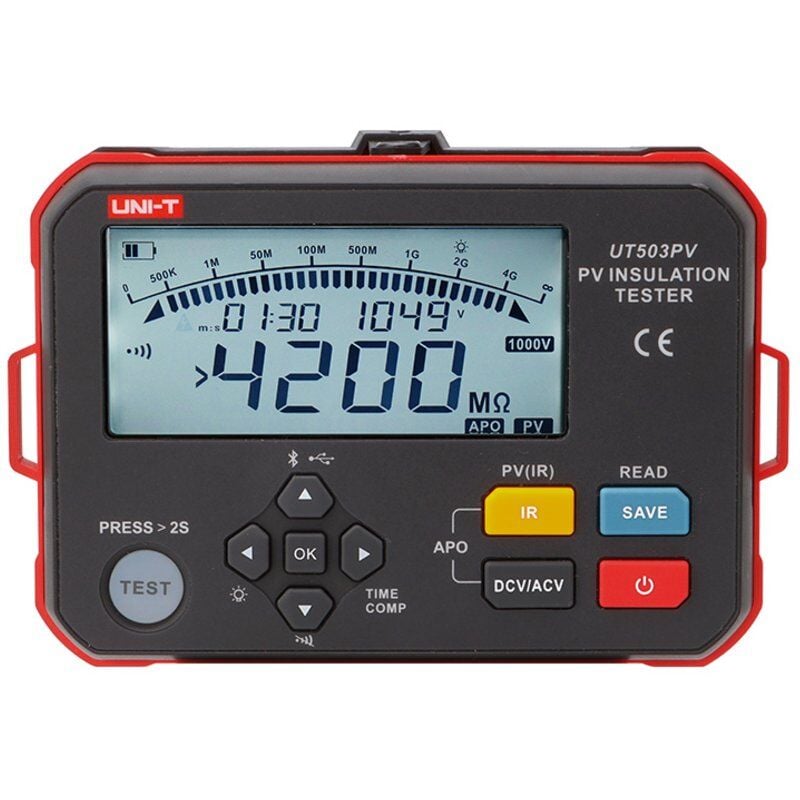

Unit UT503PV PV İzolasyon Test Cihazı

Uni-t UT503PV PV yalıtım direnci test cihazı, fotovoltaik canlı yalıtım direncini, sıradan yalıtım direnci fonksiyonunu (canlı olmayan), AC ve DC voltaj otomatik tanıma ölçümünü vb. ölçme işlevine sahiptir.

UT503PV PV Yalıtım Test Cihazının Özellikleri

Sertifikalar (sadece UT503PV serisi): CE, cETLus

Yüksek çıkış voltajı: DC 1000V

Enerjili cihaz testi: DC 1000V

Yalıtım direnci (PV+IR): 4000MΩ

Gerilim ölçümü: 1000V DC ve 600V AC

Otomatik deşarj

Adımlama gerilimi

Zaman ölçümü

Karşılaştırma fonksiyonu (IR)

Yüksek voltaj alarmı

Veri iletişimi: USB kablosu + Bluetooth uygulaması

LR6 AA alkalin Piller: 6 adet

Taşınabilir ve Kullanışlı

Bu özellikler, UT-503PV İzolasyon Test Cihazını fotovoltaik sistemler için ideal bir İzolasyon Test Cihazı yapmaktadır.

Unit İzolasyon Test Cihazı Teknik Özellikleri

Çıkış voltajı ve Yalıtım Direnci

125V: <1.51MΩ (Referans için)

125V: 1.51MΩ~100.0MΩ (±%1.5+5)

125V: 100.1MΩ~1000MΩ (±%5+6)

250V: <1.51MΩ (Referans için)

250V: 1.51MΩ~200.0MΩ (±%1.5+5)

250V: 200.1MΩ~2000MΩ (±%5+6)

500V: <1.51MΩ (Referans için)

500V: 1.51MΩ~1000MΩ (±%1.5+5)

500V: 1001MΩ~4000MΩ (±%5+6)

1000V: <1.51MΩ (Referans için)

1000V: 1.51MΩ~1000MΩ (±%1.5+5)

1000V: 1001MΩ~4000MΩ (±%5+6)

Voltaj Ölçümü

DC Voltaj: 5～1000V dc (±%1+4)

AC Voltaj: 5～600V ac (±%1+4)

Kısa Devre Akımı

IR Ölçümü: <1.5mA

PV IR Ölçümü: <1.2mA

Sürekli Ölçüm (IR): √ (varsayılan ayar)

Karşılaştırma Fonksiyonu (IR): √

Zaman Ölçümü: √

Kademeli Voltaj: √

Otomatik Deşarj: √

Yüksek Voltaj Alarmı: √

DUT Canlı Testi: IR ölçümü: DUT voltajı 25V üstünde olmamalı

PV IR Ölçümü: DUT voltajı DC 1000V altında olmalı

Arka Işık: Otomatik & Manuel; 30 saniyede otomatik kapanma

Veri Depolama: 1000 set

Veri İletişimi: USB kablo ve Bluetooth uygulaması üzerinden iletim

IP Koruma: IP54 (kapak kapalıyken)

CAT Değeri: CAT II 1000V, CAT III 600V

Sertifikalar: CE, UKCA

Genel Özellikler

Ürün Rengi: Kırmızı + gri

Ürün Ağırlığı (pil dahil): Yaklaşık 0.5KG (pil dahil)

Ürün Boyutu: 161(L)×117.3(D)×63(H)mm

Aksesuarlar

Kılavuz: 1 adet

Test probu (1 siyah test hattı, 1 uzaktan kumandalı test probu hattı): 2 adet

Lamba fişi: 1 adet

Kırmızı/siyah timsah klips: 1 çift

Muz fişten MC4 fiş test hattı: 1 çift

Type-C kablo: 1 adet

Askı: 1 adet

Özel lityum pil şarj cihazı: 1 adet

Özel lityum pil paketi (model: UT-M19; 12.1V, 2600mAh): 1 adet

Şarj standı (isteğe bağlı, model: UT-W13 Haricen satılır. )

Standart paket: çanta + karton
