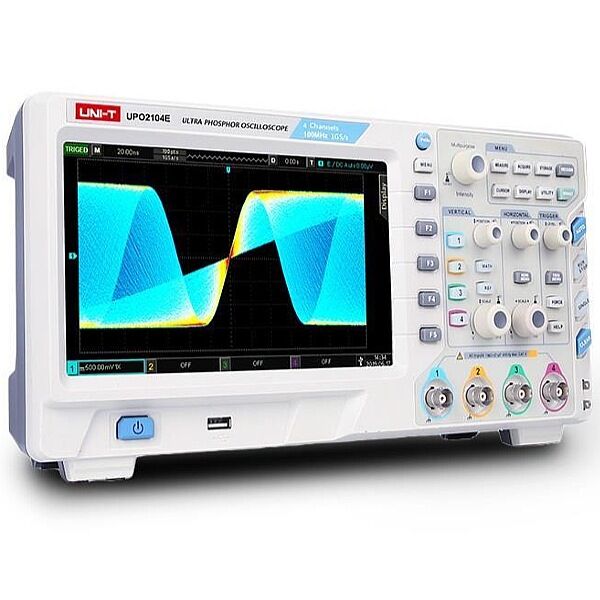

Unit UPO2104E 100MHz 4 Kanal Ultra Fosfor Osiloskop

UNI-T UPO2104E

Unit markasının üretmiş olduğu ölçü ve test cihazı modellerinden biridir.

Osiloskoplar, devredeki gerilimin yönü ve büyüklüğünün yanı sıra elektrik devresinde gerçekleşen değişimlerin zamana bağlı olarak görülmesini sağlayan ölçüm cihazlarıdır.

Unit osiloskop, ultra fosfor osiloskop modeli olup yüksek kaliteli yapıya sahip ölçüm cihazı modelidir.

Yüksek dalga formu yakalama oranına sahiptir.

Standart arayüzleri içerisinde USB Device, USB Host, AUX, LAN (Trig Out, Pass / Fail) yer almaktadır.

Kanal zaman tabanı ayarlanabilir özellikte olup, 256 seviyeli yoğunluk derecelendirme ekranı ile pek çok işlemi gerçekleştirebilmektedir.

Unit osiloskop 70 MHz, 100MHz bant genişliğine ve 50Mpts tek kanallı fonksiyona sahiptir.

Yüksek çözünürlüklü 8 inç geniş ekranı ile net okuma imkanı sunar.

Cihaz çoklu tetikleme işlevlerine sahiptir.

Tetikleme türleri içerisinde; kenar, N. Kenar, pencere, darbe genişliği, video, eğim, süre, gecikme, zaman aşımı, kod, runt, kurulum ve bekletme yer almaktadır.A+B, AxB, AB, A/B ve FFT, düzenlenebilir mantıksal ve gelişmiş dalga formu işlemlerine sahiptir.

Otomatik ölçüm yapabilen osiloskop; alt, üst, maksimum, minimum, ortalama, döngü ortalaması, orta, yükselme ve düşme süresi, alan, döngü, döngü alanı, ön atma, aşma, frekans, RMS, döngü RMS, genlik, tepe-tepe, pozitif ve negatif görev oranı, pozitif ve negatif darbe, yükselen kenar gecikme A- ＞ B ve B- ＞ A, düşen kenar A- ＞ B ve Gecikme B- ＞ A gibi parametre ölçümlerini yapabilir.

Kullanımları bakımından veri depolama cihazı testleri, seri veri analizi ve titreşim analizi ve otomotiv motorlarında meydana gelen sorunların giderilmesi uygulamalarında tercih edilir.

Bunların yanı sıra ses ekipmanlarının frekans tepkilerinin değerlendirilmesinde, elektronik teknisyenlerinin onarım ve bakım işlerinde, elektronik ekipmanların ve elektrikli araç tasarımlarında Unit osiloskop kullanılabilmektedir.

Ölçüm cihazının 5 tip ölçüm ekranı bulunur ve aynı anda 5 ölçümü de görüntüleyebilmektedir.

Ölçüm istatistikleri içerisinde minimum, maksimum, ortalama, ölçüm sayısı ve standart sapma yer alır.

Sahip olduğu tasarımı ve çok fonksiyonlu yapısı ile sıklıkla tercih edilen yüksek performanslı ölçüm cihazıdır.

Kare dalga formu 65000 kayıt imkanı sunarken 6 bit donanım frekans sayacı ile kanal seçilebilmektedir.

Yüksek kaliteli ve dayanıklı bir yapıya sahip olması ile uzun süreli kullanım ömrüne sahiptir.

Ürün Özellikleri :

Bant Genişliği : 100 MHz

Kanallar : 4

Örnekleme Oranı : 1GS/s

Bellek Derinliği : 56Mpts (tek kanal)

Dalga Formu Yakalama Oranı : 83.000 wfms/sn

Zaman Tabanı Ölçeği (s/böl) : 5ns/böl ~ 50s/böl

Giriş Empedansı : (1MΩ ±% 2) II (20pF ± 3pF)

Dikey Ölçek (V/böl) : 1mV/böl ~ 20V/böl(1MΩ)

Dalga Formu Kaydı : 65.000 Çerçeve

Tetik Türleri : Kenar, darbe genişliği, runt, pencere, N-kenar, gecikme, zaman aşımı, süre, kurulum / bekletme, eğim, video, kod

Dalga Formu İşlemleri : A + B, AB, A × B, A / B, FFT, mantıksal işlem, gelişmiş

Ölçüm Sayısı : Aynı anda 5 ölçümü görüntüleyin

Ölçüm İstatistikleri : Ortalama, Maks, Min, Standart Sapma, Ölçüm Sayısı

Frekans Sayacı : Donanım 6 bit sayacı (Kanallar seçilebilir)

Standart Arayüzler : USB-Host, USB-Device, LAN, AUX (Trig Out, Pass / Fail)

Güç : 100V ~ 240VAC, 50Hz/60Hz

Görüntüle : WVGA (800 × 480) çözünürlüklü 8 inç TFT renkli LCD Ekran

Renk : Beyaz ve Gri

Net Ağırlık : 3,5 kg

Ebat : 336x164x108 mm
