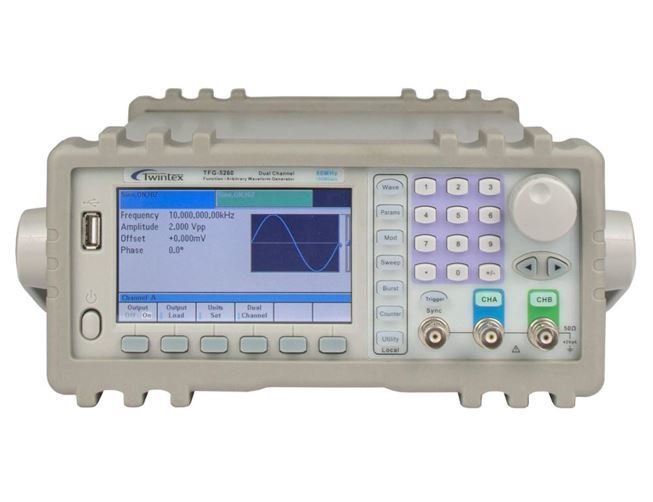

Twintex TFG-5240 40MHz Çift Kanallı Sinyal Jenaratörü

TFG5200 serisi, Direct Digital Synthesis (DDS) teknolojisine dayalı, 25MHz ve 40MHz maksimum frekansı olan, yüksek doğruluk, düşük titreşim performansı fonksiyon sinyali ve rastgele dalga formu sinyali sağlayan rastgele dalga formu / fonksiyon üreteçleridir.

TFG5200 serisi, 150MSa / s örnekleme hızı, 14 bit dikey çözünürlük, ± 1ppm yüksek kararlılık ve yüksek doğrulukta dalga formu çıkışı, 250MHz frekans sayacı ve AM, DSSC AM, FM, PM, ASK, FSK dijital modülasyonları ile donatılmıştır. BPSK. Yerleşik USB cihazı, USB ana bilgisayarı ve RS232 arayüzü, kolay uzaktan kumandayı destekler. 4,3 inç TFT LCD ekran, kullanıcı dostu arayüz tasarımı ve klavye düzeni mükemmel bir çalışma deneyimi sağlar.

Özellikler

Frekans aralığı 1μHz ~ 25MHz / 40MHz

Ana dalga formları için aynı frekans aralığında 2 bağımsız çıkış kanalı

4.5-inç TFT LCD ekran

Min. çıkış genliği 1mVpp (50Ω), toplam distorsiyon% 0,2

Örnekleme hızı 150MSa / s, dikey çözünürlük 14 bit, dalga formu uzunluğu 16k nokta

6 standart dalga formu, 50 yerleşik dalga formu ve 12 kullanıcı tanımlı rastgele dalga formu

Çalışma parametreleri için 10 set kaydetme ve geri çağırma

Modülasyonlar: AM, DSSC AM, FM, PM, ASK, FSK, BPSK

Senkron çıkış, harici modülasyon girişi, tetik girişi, harici referans girişi ve sayım girişi

Doğrusallık / Logaritmik tarama sinyali ve Patlama sinyali

Kanal kuplajı, parametre (frekans, genlik, ofset, faz) kuplajı, nokta frekansı replikasyon takibi

Güçlü rastgele dalga formu oluşturma yazılımı, SCPI komutlarını destekler

Aşırı voltaj, aşırı akım, kısa devre ve ters voltaj korumaları

Standart arayüz: RS232, USB cihazı, USB Host

250MHz harici frekans sayacı

İsteğe bağlı güç amplifikatörü

Teknik Özellikler:

Çıkış frekansı

Aralık

Sinüs : 1μHz ~ 40MHz

Meydan: 1μHz ~ 10MHz

Rampa : 1μHz ~ 1MHz

Nabız : 1μHz ~ 10MHz

Gürültü, ses : 30MHz beyaz gürültü (-3dBm)

Keyfi : 1μHz ~ 6.5MHz

Çözüm : 1μHz

Doğruluk: ≤ ± 5 x 10 -5

Dalga formu

Çıkış dalga formu :Sinüs , Kare , Rampa , Darbe , Gürültü , Arb , DC

Dalga formu uzunluğu : 8 ~ 16384 puan (CHA), 8 ~ 2048 puan (CHB)

Dikey çözünürlük :14 bit

Örnekleme oranı : 150MSa / sn

Sinüs:

Harmonik bozulması

<-70dBc , <20kHz <-50dBc , 20kHz ~ 1MHz

<-40dBc , 1MHz ~ 30MHz <-30dBc , 30MHz ~ 60MHz

Toplam bozulma ≤ % 0,2 (20Hz ≤ f ≤100 kHz)

Meydan, Nabız

Yükselme / düşme kenarı: 18ns

Görev döngüsü:% 0.1 ~% 99.9

Kenar titremesi: ≤ 150ps rms

Rampa

Simetri:% 0.0 ~% 100.0

Doğrusal olmayanlık ≤0.1%, 5% ~ 95% sinyal

Gürültü, ses : Tekrar döngüsü> 50 yıl

Keyfi : Örnekleme hızı: 1μSa / s ~ 50MSa / s Dikey çözünürlük: 14 bit

Çıktı Özellikleri

Genlik :

CHA aralığı

(Yüksek empedans) 2mVpp ~ 20Vpp ≤15MHz 2mVpp ~ 10Vpp ≤60MHz

(50Ω) 1mVpp ~ 10Vpp ≤15MHz 1mVpp ~ 5Vpp ≤60MHz

CHB aralığı

2mVpp ~ 6Vpp (Yüksek empedans) ≤60MHz 1mVpp ~ 3Vpp (50Ω) ≤60MHz

Düzlük (1kHz)

± 0.1dB (<100kHz), ± 0.5dB (100kHz ~ 10MHz), ± 1.0dB (10MHz ~ 60MHz)

Ofset

CHA seviyesi aralığı:

± (10V DC ~ AC tepe / 2) (Yüksek empedans) ± (5 VDC ~ AC tepe / 2) (50 Ω)

CHB seviyesi aralığı:

± (189,3 mV DC – AC tepe / 2) (Yüksek empedans) ± (94,7 mV DC – AC tepe / 2) (50 Ω)

CHA doğruluğu: ±% 1 ofset ayar değeri ±% 0,25 genlik ayar değeri ± 2mV

CHB doğruluğu: ±% 1 ofset ayar değeri ±% 0,25 genlik ayar değeri ± 3mV

Modülasyon

AM modülasyon derinliği:% 0.0 ~% 120.0

FM modülasyon sapması: 0 ~ fc / 2

PM modülasyon aralığı: 0.0 ° ~ 360.0 °,

FSK: 1μHz ~ Fsine max (Sinüs), 1μHz ~ Fsquare max (Square / Pulse), 1μHz ~ Framp max (Rampa)

BPSK : 0,0 ° ~ 360,0 °

SORUN : 2mVpp ~ 20Vpp

Süpürme

Süpürme modu : Doğrusallık / Logaritmik

Süpürme süresi : 0.001s ~ 1000s

Tetik kaynağı : Imm / Ext / Bus

Patlamak

Seri çekim modu : N Döngü / Geçitli

Seri çekim numaraları : 1 ~ 1000000, çözünürlük 1

Aralık süresi : 1μ ~ 1000S, çözünürlük 1μS

Nabız

Darbe genişliği: 28,5 ns ~ periyot - 28,5 ns

Aşma: ≤2% (CHA) (50Ω)

Kenar titremesi: ≤150ps rms

Sayaç

Frekans aralığı: 0.1Hz ~ 250 MHz

Çözünürlük: 6 hane / s

Güç amplifikatörü (isteğe bağlı)

Frekans bant genişliği: 20Hz ~ 200kHz

Maks. Alan sayısı çıkış gücü: 5W sinüs dalgası

Arayüz : USB Aygıtı, USB Host, RS232

Güç kaynağı : AC100 ~ 240V, 47 ~ 63Hz, Maks. 30VA

Aksesuarlar

Güç kablosu x1, Kullanım kılavuzu x1, Yazılım CD'si x1, USB kablosu x1, RS-232 kablosu x1, BNC-BNC kablosu x1, BNC-Crocodile kablosu x1

4kg
