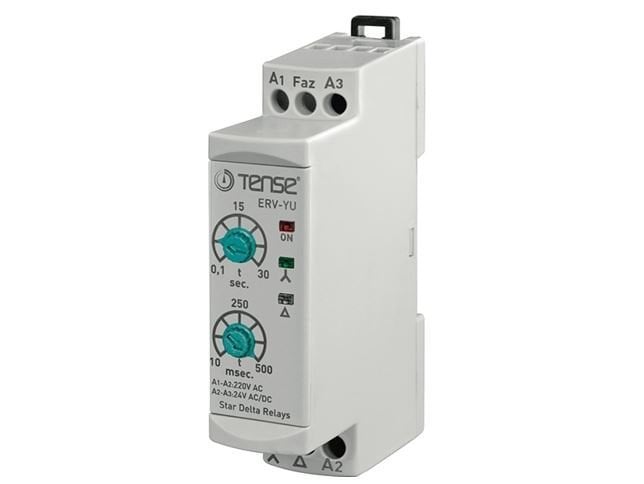

ERV-YU yıldız üçgen rölesi üç faz motorların kalkışlarında kontrol amaçlı tasarlanmıştır.

Yıldız kontak bekleme zaman ayar düğmesi(1sn. – 30sn.) ve yıldız kontağı bıraktıktan sonra üçgene kontağı çekme zaman ayar düğmesi(10msn. – 500msn.) bulunmaktadır.

Cihaza enerji verildiğinde yıldız kontağı çeker, ayarladığınız yıldız kontak bekleme zamanını sayar, ON ledi ve yıldız ledi yanar.

Bu aşamada FAZ ve yıldız uçları kısa devre ve FAZ ve üçgen uçları açık devredir.

Yıldız bekleme zamanı dolduktan sonra yıldız kontağını bırakır. Yıldız ledi söner.

Üçgene geçiş zamanını saymaya başlar. Bu aşamada FAZ ucu diğer uçlar ile açık devredir.

Yıldızdan üçgene geçiş zamanı dolduktan sonra FAZ ve üçgen kontak kısa devre olur ve üçgen ledi yanar.

Cihazın enerjisi kesilene kadar cihaz bu konumunu korur.

Üretici : TENSE

Çalışma Gerilimi(Un) : 150V – 260V AC(A1-A2), 24V AC/DC(A3-A2)

Çalışma Frekansı : 50/60Hz.

Çalışma Gücü : <4VA

Çalışma Sıcaklığı : 0ºC – 55ºC

Yıldız Kontak Zamanı : 1sn - 30sn.

Yıldızdan Üçgene Geçiş : 10msn - 500msn

Gösterge : On ledi, yıldız ledi ve üçgen ledi

Bağlantı Şekli : Terminal Bağlantı

Kontak : 5A/250V AC

Kablo Çapı : 2.5mm²

Ağırlık : <110gr.

Montaj : Pano içine dikey yada klemens rayına montaj

Koruma Sınıfı : IP20
