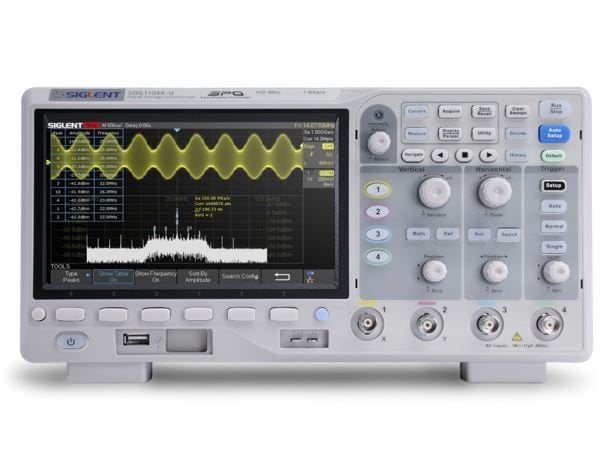

Siglent SDS1104X-U 4Kanal 100MHz Dijital Osiloskop

SIGLENT'in yeni SDS1104X-U  4 kanallı 100MHz bant genişliğine sahip Süper Fosfor Osiloskopu, maksimum 1 GSa/s örnekleme hızına ve 14 Mpts standart kayıt uzunluğuna sahiptir. Kullanım kolaylığı için kullanıcı dostu ön panel tasarımı ile en sık kullanılan fonksiyonlara ulaşılabilir. IIC, SPI, UART, CAN ve LIN veri yolu türleri için seri veri yolu kod çözme dahildir.

YENİ SIGLENT SDS1104X-U  Süper Fosfor Osiloskoplar bir bant genişliği, 100 MHz mevcuttur. ve Maksimum  1 GSa/s örnekleme hızına ve maksimum 14 Mpt kayıt uzunluğuna sahiptir. Kullanım kolaylığı için kullanıcı dostu ön panel tasarımı ile en sık kullanılan fonksiyonlara ulaşılabilir. SDS1000X-U serisi , mükemmel sinyal doğruluğu ve performansı sağlayan iyi bilinen SPO  (Süper - Fosforlu Osiloskop) teknolojisini kullanır. Bir ile birlikte  , yüksek hassasiyet ve düşük titreşim ve 400.000 arasında bir dalga formu yakalama oranı ile, yeni bir dijital tetikleme sistemi  kare / sn (dizi modu).

SDS1104X-U , aynı zamanda görüntüleme fonksiyonu ve derecelendirme 256 düzeyindeki yoğunluğu kullanan  bu sınıftaki diğer modellerinde bulunan bir renk sıcaklığı görüntü modu. SIGLENT'in en yeni osiloskop teklifi, seri veri yolu tetikleme dahil olmak üzere çok sayıda güçlü tetikleme modunu destekler  . IIC, SPI, UART, CAN ve LIN veri yolu türleri için seri veri yolu kod çözme  dahildir. XU modelleri ayrıca, genişletilmiş dalga formu kaydı ve analizine olanak sağlayan Geçmiş dalga formu kaydı ve sıralı tetikleme içerir  . Diğer bir güçlü ekleme, sinyal spektrumlarını gözlemlerken SDS1104X-U'ya çok yüksek frekans çözünürlüğü veren yeni 128k nokta FFT matematik işlevidir  . dijital tasarım Alımı ve ön panel yanıtını yavaşlatmadan ölçümleri hızlı ve doğru bir şekilde sağlayan bir donanım yardımcı işlemcisi içerir  . SDS1104X-U ayrıca arama ve gezinmeyi de destekler. SIGLENT'in yeni SDS1104X-U'sunun özellikleri ve  performansı bu fiyat sınıfında başka hiçbir yerde karşılaştırılamaz.

FFT'yi hesaplamak için kullanılan 128 bin puan :

Yeni matematik yardımcı işlemcisi, dalga formu başına 128k'ye kadar örnek kullanarak gelen sinyallerin FFT analizini sağlar. Bu, hızlı bir yenileme hızı ile yüksek frekans çözünürlüğü sağlar. FFT işlevi, farklı spektrum ölçüm gereksinimlerine uyum sağlayabilmesi için çeşitli pencere işlevlerini de destekler. Dört kanallı seriler Peaks, Markers ve çeşitli sayıları destekler.

400.000 wfm/s'ye kadar Dalga Biçimi Yakalama Hızı :

400.000 wfm/s'ye (sıra modu) kadar dalga biçimi yakalama hızıyla osiloskop, düşük olasılıklı olayları kolayca yakalayabilir.

Genel Özellikler:

100MHz bant genişliği

1 GSa/s'ye kadar gerçek zamanlı örnekleme hızı

En yeni nesil SPO teknolojisi

  - 100.000 wfm/s'ye

    (normal mod) ve 400.000 wfm/s'ye (sıra modu) kadar dalga formu yakalama oranları -

  256 seviyeli yoğunluk derecelendirme ve renk sıcaklığı görüntüleme modlarını

  destekler - 14 Mpts'ye kadar kayıt uzunluğu -

  Dijital tetik sistemi

Akıllı tetik: Kenar, Eğim, Darbe Genişliği, Pencere, Çalışma

, Aralık, Zaman aşımı (Bırakma), Model

Seri veri yolu tetikleme ve kod çözme (Standart), IIC, SPI, UART, CAN, LIN protokollerini destekler

Video tetikleyici, HDTV'yi destekler

10 tür tek düğmeli kısayol, Otomatik Kurulum,

Varsayılan, İmleçler, Ölç, Yuvarla, Geçmiş, Görüntüle/Sürekli, Süpürmeyi

Temizle, Yakınlaştır ve Yazdır'ı destekler

Segmentli edinme (Sıra) modu,

kullanıcı tarafından belirlenen tetikleme koşullarına göre, niteleyici olayı yakalamak için çok küçük bir ölü zaman segmenti ile maksimum kayıt uzunluğunu birden fazla segmente (80.000'e kadar ) böler

Geçmiş dalga biçimi kaydı (Geçmiş) işlevi (

kaydedilen maksimum dalga biçimi uzunluğu 80.000 karedir)

38 parametrenin

yanı sıra Ölçüm İstatistikleri, Yakınlaştırma, Geçitleme, Matematik,

Tarih ve Referans işlevleri için otomatik ölçüm işlevi

128k puan FFT, Peaks ve Markers'ı destekler

Matematik ve ölçüm işlevleri, örneklenen tüm veri

noktalarını kullanır (14 Mpts'ye kadar)

Matematik fonksiyonları (FFT, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök)

Ön ayar tuşu, kullanıcı ayarları veya fabrika

"varsayılanları" için özelleştirilebilir

Güvenlik Silme modu

Yüksek Hızlı donanım tabanlı Başarılı/Başarısız işlevi

Ara ve gezin

800*480 çözünürlüğe sahip geniş 7 inç TFT-LCD ekran

Çoklu arayüz türleri: USB Host, USB Device (USB -

TMC), LAN, Başarılı / Başarısız, Tetikleme Çıkışı

SCPI uzaktan kumanda komutlarını destekler

VXI-11+SCPI, Telnet (Port 5024) +SCPI ve Socket (Port 5025) +LAN üzerinden SCPI programlama

Çoklu dil ekranını destekler ve çevrimiçi gömülüdür

Teknik Özellikler:

Bant genişliği : 100 MHz

Örnekleme hızı (Maks.) : 1 GSa/s (Tek kanal), 500 MSa/s(İki kanal), 250 MSa/s(Dört kanal)

Kanallar : 4

Bellek derinliği (Maks.) : 14 Mpt

Dalga formu yakalama hızı (Maks.) : 100.000 wfm/s (normal mod), 400.000 wfm/s (sıra modu)

Tetik türü : Kenar, Eğim, Darbe Genişliği, Pencere, Runt, Aralık, Bırakma, Model, Video

Seri Tetikleyici ve kod çözücü (Std) : IIC, SPI, UART, CAN, LIN

G/Ç : USB Host, SB Aygıtı, LAN, Başarılı/Başarısız, Tetik Çıkışı

Prob (Std) : 4 adet pasif prob PP510

Görüntüleme : 7 inç TFT-LCD (800x480)

Ağırlık Ambalajsız : 2,6 kg; Paket ile 3,8 kg

Dahil olan aksesuarlar:

1 x Siglent SDS1104X-U Osiloskop

4 x 100MHz prob

1 x Garanti Kartı

1 x Güç Kablosu

1 x USB Kablosu

1 x Hızlı Başlangıç ​​Kılavuzu
