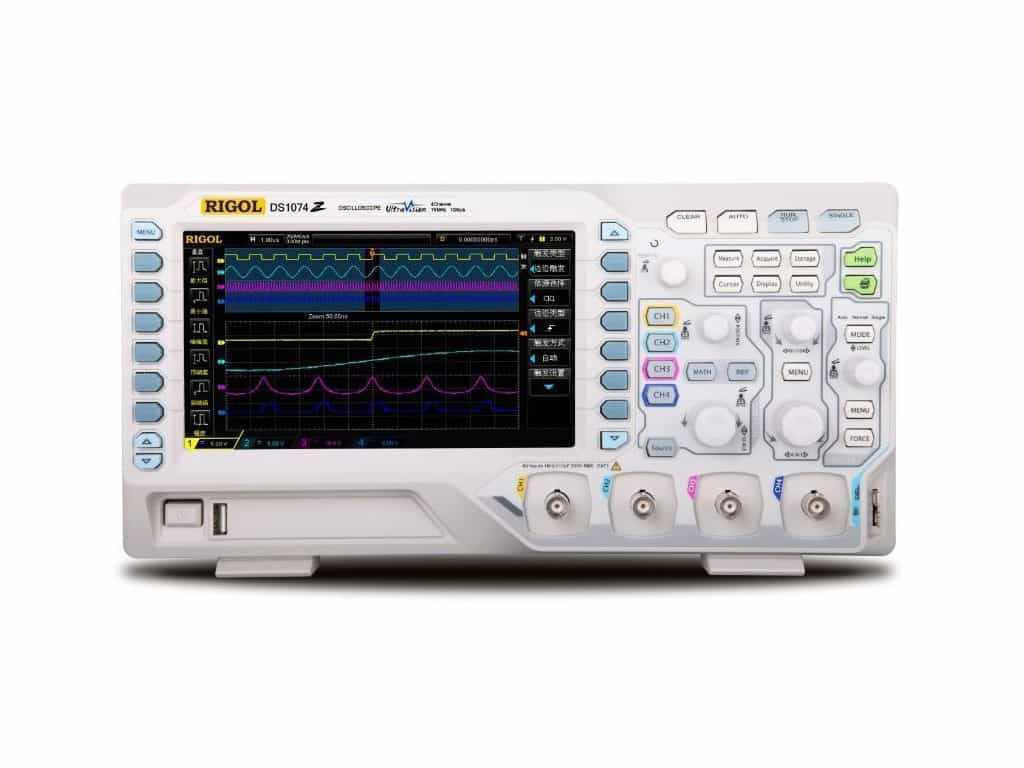

Rigol DS1074Z-S 70MHZ 4Kanal Dijital Hafızalı Osiloskop
Rigol DS1074Z-S 70MHZ 4Kanal Dijital Hafızalı Osiloskop
Rigol DS1074Z-S yüksek kaliteli ve performanslı, 70MHz, 4 Kanallı, Dijital Hafızalı Osiloskoptur.
Bu yüksek performans, sadece gerçek zamanlı anlık sinyali yakalamak için değil, aynı zamanda tekrarlanan sinyal ayrıntıları gözlemlemek sağlamaktadır.
DS1074Z-S’ nin 30.000 wfms / s tarama hızı kullanıcılar için anlık sinyallerin ve anormal sinyallerin daha hızlı yakalanmasını kolaylaştırır.
- 12Mpts standart Hafıza derinliği
- 1GS/s Gerçek Zamanlı örnekleme oranı
- 30,000 wfms/s 'e kadar Dalgaformu Yakalama Hızı
- 60,000 Ekran görüntüsüne kadar gerçek zamanlı dalgaformu kaydedicisi(Opsiyonel)
- Düşük gürültü seviyesi, Dinamik Aralığı ( Dynamic Range) : 1mV/div ile 10V/div arasında
- Opsiyonel seri veri yolu ( Serial Buses) tetikleme ve kod çözme (decode) : RS232,I2C,SPI
- Satndart 3 Yıl Garanti Süresi*
Rigol Osiloskopları kalite olarak dünyadaki en iyi markalardan biridir. Ayrıca test ve ölçü cihazları konusunda kendisi AR-GE yapan sınırlı sayıdaki üreticilerden biridir
*Kullanıcı hataları hariçtir.
STANDART AKSESUARLAR
· 4 adet Rigol RP2200 150MHz Pasif Probe (1.5m), (1:1 veya 10:1 ayarlanabilir)
· Bilgisayar Yazılımı
· Kullanım Kılavuzu
· Kalibrasyon Sertfikası
· Güç kablosu
· USB bağlantı kablosu
Daha Derin Hafıza
Rigol DS1000Z serisi osiloskoplar 12 Milyon noktayı hafızaya kayıt edebilirler. Yakalanan dalga formunun seçilen herhangi bir bölgesine daha fazla detay almak ve ölçüm noktalarında gezinmek için zoom yapabilirsiniz. Opsiyonel hafıza modülü ile (MEM-DS1000Z) bu rakam 24M’ a çıkabilir.
Hızlı Yakalama Yüksek örnekleme oranı ile (1 Gsa/s) bu cihaz, saniyede 30000 dalgaformunu kaydedebilir.
(Ops.) Gerçek Zamanlı Dalgaformu Yakalama, Analiz, Yeniden Oynatma
DS1000Z-REC isimli opsiyonel cihaz ile, anında dalgaformunu kayıt edip, analizleyerek saklayabilir, yeniden oynatabilirsiniz.
Hassasiyet Ölçümlendirme Ekranı
Kompleks sinyal karakteristikleri ve, yüksek çözünürlük gerektiren tüm değerler, tamamıyla ekrana yansıtılabilir.
Çok Sayıda Tetikleme Seçeneği
Rigol osiloskopları, profesyonel kullanım için sayıca çeşitli tetikleme seçenekleri sunar. Haricen, özel tetikler (Windows, Nth Edge, Delay, Timeout, Runt, RS232/UART, IIC ve SPI) opsiyonel olarak “AT-DS1000Z Advanced Trigger” ürünüyle elde edilebilir. Aksesuarlar sekmesinde bu ürünü inceleyebilirsiniz.
Serial Bus Decoding Fonksiyonu Opsiyonel “SA-DS1000Z Decoding Kit” ile, serial bus sistemlerinin analizini yapabilir, decode edebilir ve direk olarak byte değerleriyle görüntüleyebilirsiniz. RS232/UART, IIC ve SPI protokollerini destekler. Aksesuarlar sekmesinde bu ürünü inceleyebilirsiniz.
İleri Düzey Matematiksel İşlemler DS1000Z sersi osiloskoplar, önceden tanımlı formülleriyle kompleks sinyalleri çözebilen modern ve kaliteli ileri düzey matematik sistemiyle donatılmışlardır.
Maskelenmiş Pass/Fail Testi Pass/Fail testi, haberleşme ağları ve hatları gibi çeşitli çevresel etmenlerin sorunlarını çözmek için kullanılabilir.
İstatistiki Otomatik Ölçümlendirme Bu cihaz, aynı anda 5 parametreye kadar (rise-fall, genlik, darbe genişliği, duty cycle ve çok daha fazla parametre) ölçümü simultane yapar, ve her bir parametre için ayrı ayrı istatistiki veriyi tutarak görüntüler
Kullanıma Hazır 2 CH. Dalgaformu Jeneratörü
Bu cihaz, kullanıcıya 2 kanallı, 14 bit çözünürlüklü, 25 MHz bantgenişliğine ve 200 MSa/s örnekleme oranına sahip bir dalgaformu jeneratörünü kullanıma sunar.
