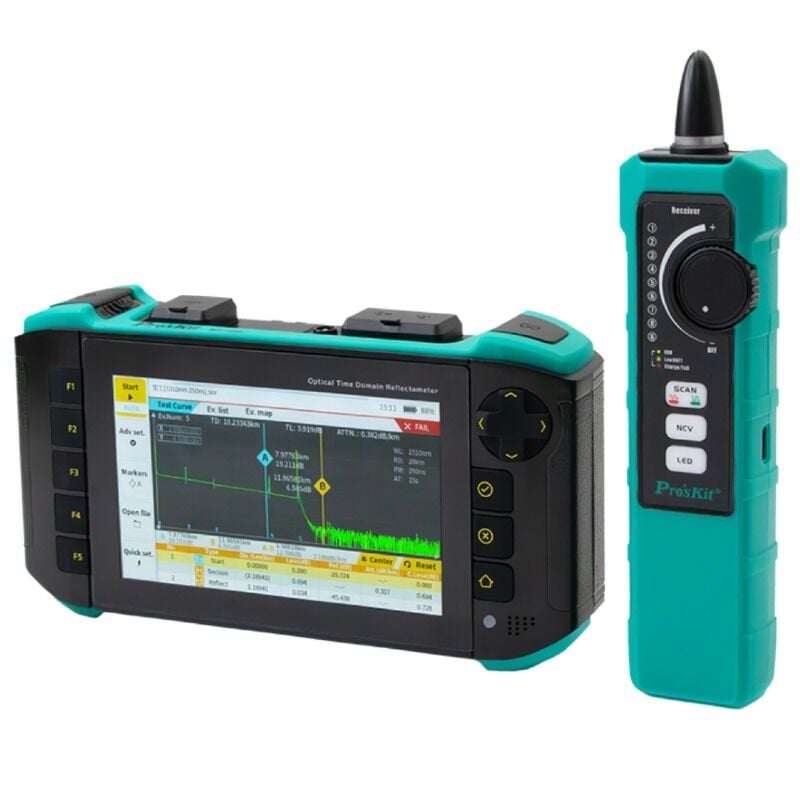

Proskit MT-7650 OTDR Fiber Optik Kablo Test Cihazı

Proskit MT-7650 Çok Fonksiyonlu Dokunmatik Ekranlı Optik Zaman Alanı Reflektometresi

OTDR Fiber Optik Kablo Analizörü [Optical Time Domain Reflectometer]

Fiber OTDR Test Cihazı Nedir?

Fiber optik kablolar üzerindeki olayların (örneğin, bağlantı yerleri, ek yerleri, kırık yerler vb.) yerini ve özelliklerini belirlemek için kullanılan bir ölçüm cihazıdır.

Fiber Optik OTDR, fiber optik kablonun uzunluğunu tespit etmek için kullanılır. Kablo güzergahı boyunca fiber optik kabloda oluşan kayıpları (ek kayıpları , kıvrımlardan ve ezilmelerden kaynaklanan kayıplar vs] , yansımaları ve kırık/kopuk noktalarını tespit eder.

Fiber OTDR, fiber optik kablolar boyunca gönderilen kısa darbeli ışık sinyallerini kullanarak, bu sinyallerin kablo boyunca hareket ettikleri yol üzerindeki olayları belirler.

OTDR, bu sinyallerin kablo içinde ilerlerken karşılaştığı yansımaları ve geri saçılmaları analiz eder. Bu sayede, kablo üzerindeki bağlantı yerleri, ek yerleri, kırık yerler ve diğer optik olaylar hakkında bilgi sağlar.

Fiber Optik OTDR'nin temel görevleri şunlardır:

Olay Tespiti: Fiber optik kabloya müdahale eden olayları (bağlantı yerleri, ek yerleri, kırık yerler) belirleme

Kablo Karakterizasyonu: Fiber optik kablodaki zayıflama, dönmeler ve diğer optik özellikleri ölçme

Kablo Arıza Tespiti: Kablo üzerinde oluşan arızaların (kırıklar, kopmalar) yerini ve niteliğini tespit etme

Ağ Performans Analizi: Fiber optik ağın genel performansını değerlendirme ve optimizasyon için bilgi sağlama

Bu özellikler, fiber OTDR'yi fiber optik iletişim ağlarının bakımı, onarımı ve sorun giderilmesi süreçlerinde önemli bir araç haline getirir. Fiber OTDR, optik fiber kablolar üzerindeki olayların yerini belirlemek için kullanılan diğer ölçüm cihazlarından daha kapsamlı bir analiz yapabilir.

Şartname

Model Numarası : MT-7650

Dinamik Aralık : 26/24dB

Test Aralığı : 0,1~150 km

Dalga boyu : 1310±20nm 1550±20nm

OTDR/OLS Arayüzü : FC/UPC (Seçilebilir SC/UPC; FC/APC; SC/APC)

Darbe Genişliği : 5ns~20us

Test Süresi : 5~180 saniye

Test Modu : Ortalama, Gerçek Zamanlı, Otomatik

Zayıflama Kör Bölgesi : 8m

Olay Ölü Bölgesi : 2m

Örnekleme Noktası: 16000

OPM : -50~+26dBm, 2,5 mm Evrensel Arayüz 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm

Kesinlik : (1310/1550nm)±0.2dB, (850/980/1300/1490/1625/1650nm) ±0.3dB, (1270/1577nm) ±1dB

VFL : 10mW

OLS Çıkış Gücü : 1310nm/1550nm>-5dBm

Görüntü Ekranı : 5 inç Renkli Ekran (Çözünürlük 800×480, Çift Noktalı Dokunmayı Destekleyen Kapasitif Dokunmatik Ekran)

Arayüz Türü : USB-A Arayüzü, Type-C Arayüzü, RJ45 Ethernet Portu, TF Arayüzü

LED Aydınlatma : Evet

Depolama Kapasitesi : 500 Giriş, 32 GB'a kadar TF Kart ile genişletmeyi destekler, USB Flash Sürücü Depolamayı destekler

Enerji Tasarruf Modu : Otomatik Kapanma Zamanlayıcısı (Etkin değilken iptal edilebilir)

Dil : Çince, İngilizce

İOLA : Evet

Optik Algılama : Evet

Optik Test : HAYIR

RJ45 Takip Cihazı : Evet

Sekans : Evet

Mesafe : Evet

Mesafe Doğruluğu : ±%15

Ekran Görüntüsü İşlevi : Evet

Güç Bankası İşlevi : Evet

Pil : 3.7V/5000mAh Lityum Pil

Pil Ömrü : Bekleme Süresi > 9 saat, Ölçüm Süresi > 5 saat

Şarj Gücü : Maksimum 5V/2A'yı destekler.

Çalışma Sıcaklığı : 0°C~+50°C

Depolama Ortamı : Ortam Sıcaklığı: -20°C~+70°C, Ortam Nem Oranı: Nem <%90 RH

Boyut : 190mm×100mm×45mm (Uzunluk*Genişlik*Yükseklik)

Ağırlık : Yaklaşık 500g

Paket listesi

Çanta İçeriği: Circuit Tracer X1, Kulaklık × 1, RJ45 Ethernet Kablosu × 1, RJ45 Timsah Klipsi × 1, 2A Şarj Cihazı × 1, Şarj Kablosu (Type-C) × 1, Pamuklu Çubuk Paketi, Yazılım Diski, Kullanım Kılavuzu, Test Raporu
