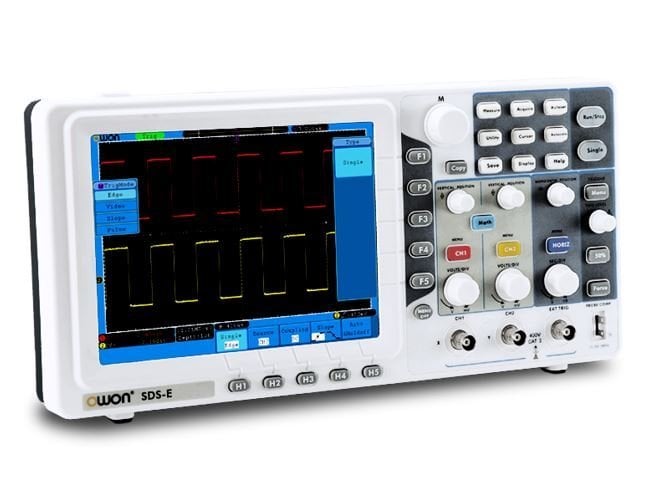

Owon SDS7102E 100Mhz 2 Kanal Dijital Osiloskop

Frekans Bandı : 100MHz

Örnekleme Oranı(Gerçek Zaman) 1GS/s

Yatay Skala(S/div) 2ns/div~100s/div, step by1~2~5 adımlarla

8" Renkli LCD,TFT, 800x600 pixels, 65535 Renk

Kanal Başına 1GS/s örnekleme oranında, 10M veri noktası kayıt uzunluğu

Otoskala Fonksiyonu

USB ve LAN kontrol Portu

Ergonomik ince dizayn

Çoklu-Fonksiyon : Oto-Skala, Pass / Fail, ve anlık ölçümler

Uygulama Alanları:

Elektronik devre hata ayıklama devre testi

Tasarım ve üretim

Eğitim ve öğretim

Otomobil bakım ve test

Teknik Özellikler :

Örnekleme Hızı (gerçek zamanlı) : 1GS / s

Yatay Ölçek (s / div) : 2ns / div - 100s / div, adım 1 - 2 - 5

Yükselme Süresi (girişte, tipik)> = 11ns

Kanal : 2 + 1 (harici)

Ekran : 8 "renkli LCD, TFT ekran, 800 × 600 piksel, 65535 renk

Giriş Empedansı : 1Mohm ±% 2, 15pF ± 5pF ile paralel

Kanal İzolasyonu 50Hz: 100: 1, 10MHz: 40: 1

Maksimum Giriş Voltajı : 400V (PK - PK) (DC + AC, PK - PK)

DC Kazanım Doğruluğu : ±% 3

Kayıt Uzunluğu : 100K (isteğe bağlı 10M)

Delta V için DC Doğruluk (ortalama) Ortalama => 16 ± (% 3 okuma + 0.05 div)

Prob Zayıflatma Faktörü : 1X, 10X, 100X, 1000X

LF Yanıt (AC, -3dB) => 10hz (girişte, ac bağlantı, -3db)

Aynı oran / Röle Zaman Doğruluğu : ± 100ppm

İnterpolasyon :(x) / x

Aralık (deltaT)

Doğruluk (tam bant genişliği) Tek: ± (1 aralık süresi + 100ppm × okuma + 0.6ns), Ortalama> 16: ± (1 aralık süresi + 100ppm × okuma + 0.4ns)

Giriş Bağlantısı : DC, AC ve GND

Dikey Çözünürlük : (A / D) 8 bit çözünürlük (aynı anda 2 Kanal)

Dikey Hassasiyet : 2mV / div ila 10V / div (girişte)

Tetik Tipi : Kenar, Darbe, Video, Eğim, Alternatif

Tetikleme Modu : Otomatik, Normal, Tek

Tetikleme Seviyesi : ekran merkezinden ± 6 bölüm

Hat / Alan Frekansı (video) : NTSC, PAL ve SECAM standardı

İmleç Ölçümü : Delta V ve imleçler arasında Delta T

Otomatik Ölçüm : Vpp, Vavg, Vamp, Vrms, Frek, Periyot, Vmax, Vmin, Vtop, Vbase, Aşırı Vuruş, Preshoot,

Yükselme Zamanı, Düşme Zamanı, Gecikme A B , Gecikme A B , + Genişlik, -Genişlik, + Görev, -Görev

Dalga Biçimi Math : +, -; ×, ÷, FFT

Dalga Biçimi Depolama : 15 dalga biçimi

Lissajous Şekil Bant Genişliği : Tam bant genişliği

Faz Farkı : ± 3 derece

İletişim Arayüzü : USB, USB flash disk depolama, Başarılı / Başarısız, LAN, VGA (isteğe bağlı)

Güç Kaynağı : 100V - 240V AC, 50 / 60Hz, CAT II

Güç Tüketimi: <18W

Sigorta : 2A, T sınıfı, 250V

Pil desteklenmiyor

Boyutlar (G × Y × D) 348 × 170 × 78 (mm)

Ağırlık (ambalajsız) 1,50 kg
