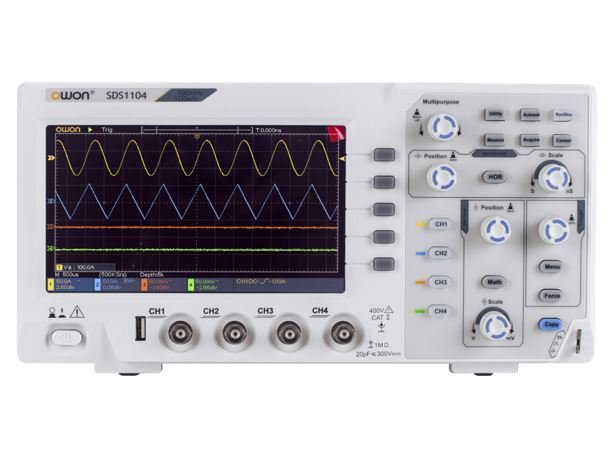

Owon SDS1104 100Mhz 4 Kanallı Dijital Osiloskop

OWON SDS1104, 800x600 çözünürlüğe sahip 7 inç renkli LCD ekran sunar. SDS1104, taşınabilirlik için yalnızca 70 mm derinliğinde ultra ince bir gövdeye sahiptir ve bellek kanalı başına 20K kayıt uzunluğu sunar.

1GS/s'ye kadar gerçek zamanlı örnekleme oranları, maksimum 100MHz bant genişliği

Bant genişliği : 100MHz

4-Kanal

Örnekleme hızı : 1GS/sn

Ultra ince gövde

7 inç yüksek çözünürlüklü LCD

SCPI ve LabVIEW (USBTMC) desteklenir

Teknik Özellikler:

Bant genişliği : 100MHz

Aynı oran : 100MS/sn

Yatay Ölçek (s/böl) : 5ns/div - 1000s/div, adım adım 1 - 2 - 5

Kanal : 4

Görüntüle : 7" renkli LCD, 800 x 480 piksel

Giriş Bağlantısı : DC, AC ve GND

Otomatik ölçüm  : Periyot, frekans, ortalama değer, PK-PK, RMS, Max, Min, Yukarı, Taban, Genlik, Overshoot, İleri Vur, Yükselme Süresi, Düşme Süresi, + Darbe Genişliği, Darbe Genişliği, + Görev Döngüsü, Görev Döngüsü

Dikey Çözünürlük (A/D) : 8 bit (aynı anda 2 kanal)

Dikey hassasiyet: 1 mV / div - 10 V / div

Tetikleme türü: Kenar, Video, Darbe, Eğim, Çalışma, Windows, Zaman Aşımı, Nth Edge, Logic, I2C, SPI, RS232, CAN

Kod çözme türü: RS232, I2C, SPI, CAN

Tetikleme modu: Otomatik, normal, Tek gecikme A → B, gecikme A → B, döngü rms değeri, imleç rms değeri, ekran gücü, Faz A → B, Faz A → B, + darbe sayısı, -darbe sayısı, yükselen kenar döngüsü alan. Waveform Math: ＋, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, User Defined Function, Dijital Filtre (Low Pass, High Pass, Band Pass, Band Rejection) Dalga Biçimi Belleği: 100 Dalga Biçimi İletişim Arayüzü: USB Cihazı . (Geçti / Kaldı), LAN

Boyut (G x Y x D) : 301 x 152 x 70 mm

Cihaz Ağırlığı : 1,10 kg

Dahil olan aksesuarlar :

1 x SDS1104

1 x Şebeke güç kablosu

1 x CD Rom

1 x Hızlı Başlangıç ​​Kılavuzu

1 x USB Kablosu

4 x Osiloskop probu

1 x Prob Ayarı
