Owon RDS1021i 25 MHz Kalem Tipi Pc Osiloskop
Owon RDS1021i - yüksek performanslı masa üstü osiloskop özelliklerini barındıran mükemmel , küçük, hafif ve ergonomik bir probda birleştiren yeni bir USB kalem tipi Osiloskoptur
Birlikte verilen PC yazılımı ile birlikte kullanılan RDS1021i, herhangi bir dizüstü bilgisayarı veya masaüstü bilgisayarı, ek sondalar veya güç kaynakları gerekmeden güçlü bir osiloskop haline getirir. Dalga yayılma, 5mV ila 50V arasındaki sinyalleri görüntüler. FFT özelliklerine sahiptir, bu nedenle bir sinyalin frekans özelliklerini görüntülemek için kullanılabilir.
USB2.0 ile güçlendirilmiş ve bağlanmış ve yüksek hızlı sinyalleri yakalamak için büyük bir 5k Sa tampon ve hızlı 100MSa / s örnekleme özelliğine sahiptir.
Yerleşik bir x1 / x10 anahtarı, 50V'a kadar daha yüksek voltaj sinyalleri gösterilmesini sağlar (dikey hassasiyet 5mV / div - 5V / div'dir). Yatay ölçek, 5ns / div ve 100s / div arasında ayarlanabilir. Dalga'nın Kontrolü Rambler, kolay kullanım için prob başında yerleşik olan eşsiz bir top-vasıtasıyla - el ile yapılabilir.
Dalga Rambler, bir dizi otomatik ölçüm gerçekleştirir: Vpp, Vavg, Vrms, Frek, Süre, Vmax, Vmin, Vtop, Vbase, Vamp, Aşırı Vuruş, Preshoot, Yükselme Zamanı, Düşme Zamanı, + Genişlik, -Width, + Görev, ve -Görev. Ayrıca, örneklenmiş, zirve algılama ve ortalama dalga şekillerini gösterebilir. Durağan dalga formu tetiklemesi sinyal kenarı, eğim ve darbe ile sağlanabilir.
Wave Rambler, mobil servis aracı kiti için idealdir ve çok kompakt boyutlarda (5,9 "x 0,8" x 0,7 "), çok hafif (1 oz) ve çok uygun fiyatlıdır.
Özellikler
+ 25MHz bant genişliği
+ 100MS / sn örnekleme hızı
+ 5K kayıt uzunluğu
+ Mühendisliği tasarımı
+ Yaratıcı topun vasıtasıyla çoklu eylem modu
+ Çoklu tetik seçeneği : kenar, eğim ve nabız
+ 5mV mikro sinyal desteklenmektedir
+ USB veri yolu gücü ve isteğe bağlı USB izolasyon işlevi
+ Kolay taşınabilirlik, cep tipi tasarım.
Uygulama
· Tasarım ve Hata Ayıklama
· Devre İşlev Testi
· Eğitim ve öğretim , laboratuvar

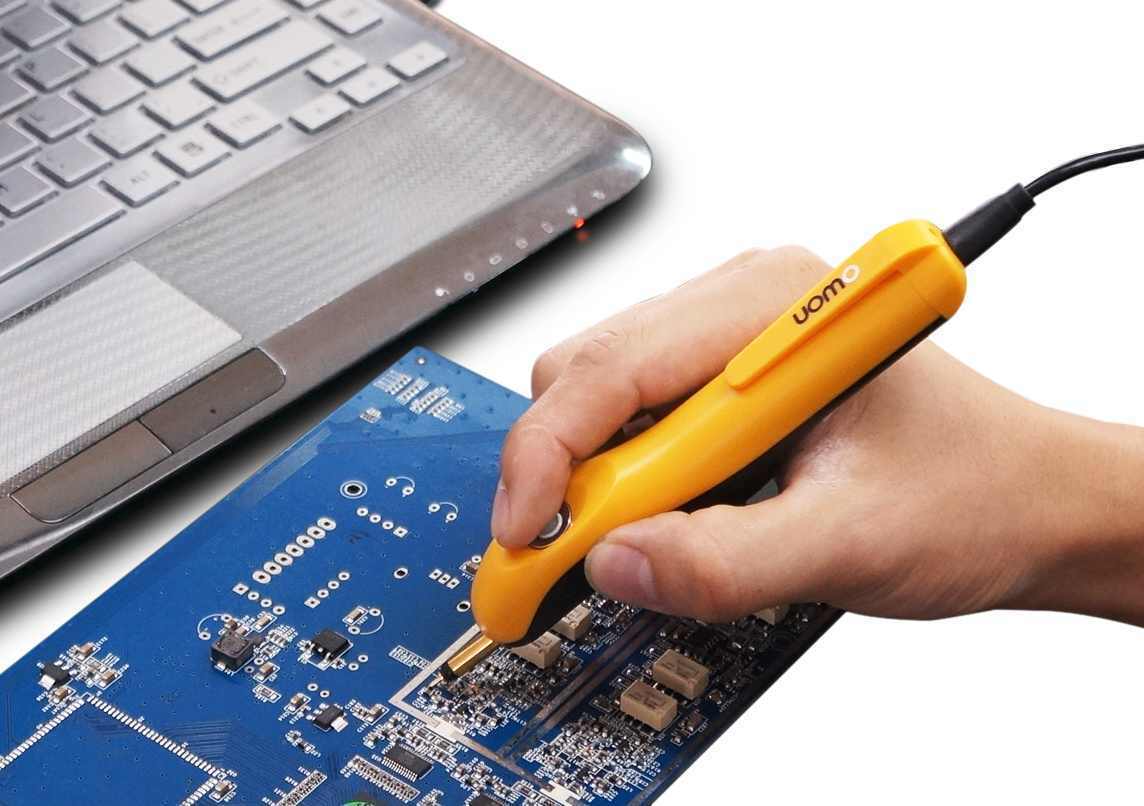

Kolay taşınabilirliğe sahip kalem tipi tasarım, yerinde ölçüm için ideal bir çözüm.
Kolayca sökülecek şekilde tasarlanmıştır
Özel metal malzeme ile prob ucu dayanıklı ve uzun ömür sağlar.
Ergonomik konfor
U-shape kavisli yüzeyden daha az dokunuş basıncı, uzun süre çalıştırma da bir tür keyif olabilir.
UISO işlevi
Yaratıcı USB izolasyon işlevi, USB portu üzerinden doğrudan cihaz gücünü yerine getirir ve yüzen
ölçüm (1000V'a kadar izolasyon gerilimi), operasyonu daha kullanıcı dostu yapar, daha güvenli olmasını sağlar
T & M ortamı ve minimuma mikro sinyal-ölçme girişimini azaltma.
Dalga formu kaydı / tekrarlama, FFT ve çoklu tetik seçeneği mevcut
