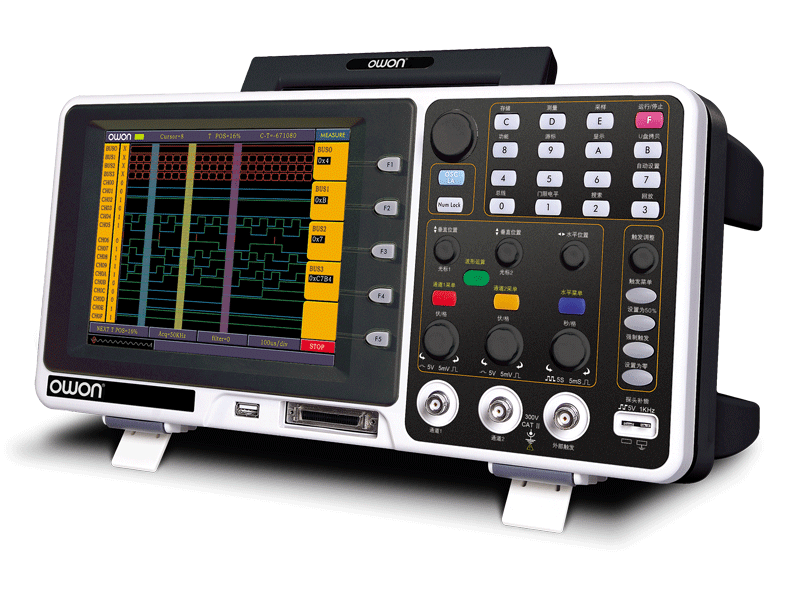

Owon MSO8102T Karışık Sinyal Osiloskopu, 16 Kanallı Mantık Analiz Cihazı
Karışık sinyal osiloskobu, çapraz tetikleme uygulamaları için iki kanallı bir dijital osiloskobu 16 kanallı bir mantık analizcisi ile birleştirir
100 MHz dijital osiloskop, kanal başına 1 GS / s maksimum gerçek zamanlı örnekleme oranına ve ayrıntılı dalga şekilleri elde etmek için kanal başına 2 Mpts kayıt uzunluğuna sahiptir
200 MHz lojik çözümleyicisi, gömülü sistemlerin gelişmiş hata ayıklamaları için kanal başına 20 S / s ila 1 GS / s'lik örnek oranı ve kanal başına 4 Mpts kayıt uzunluğuna sahiptir.
İmleç ölçümleri, dört matematik fonksiyonu artı FFT ve 20 otomatik ölçüm, dalga formlarının derinlemesine analizini sağlar
Görünürlüğü artırmak için ayarlanabilen arka ışıklı dalga formlarını izlemek için 8 inç TFT-LCD
MSO8102T Dijital Depolama Osiloskopu
Model Bant Genişliği Örnek Oranı
MSO8102T 100MHz 2GS / s yarım kanal *, her kanal için 1G S / s
Çift kanal, her kanalda 2M puan; Kayıt uzunluğu
İmleçle okuma
Yirmi adet otomatik ölçüm fonksiyonu
Otomatik ölçekleme fonksiyonu
Yüksek çözünürlük ve yüksek kontrastlı renkli likit kristal ekran, ayarlanabilir arka ışık
Depolama ve dalga şekilleri çağırma
Otomatik ayarlama fonksiyonu hızlı ayar yapabilme olanağı sağlar
Çok dalga formu hesaplama fonksiyonu
Dahili FFT fonksiyonu
Dalga formunun ortalama ve zirve değerlerini saptamanın uygulanması
Dijital gerçek zamanlı osiloskop
Kenar, video, alternatif, darbe ve eğim tetikleme işlevi
RS232 veya USB iletişim portları
Farklı sürekli görüntüleme süresi
Çoklu Dil Kullanıcı Arayüzü.
* Yarım kanal, yalnızca bir kanal açık olduğunda.
Logic Analyzer - Mantık Analiz Cihazı
16 giriş kanalı
Her kanal için 4M maksimum Depolama
Bol miktarda tetikleme modu
Uygun veri ölçümü ve veri arama
Her türlü eşik seviyesinin serbestçe ayarlanması.
1. Osiloskop ve 16 kanallı mantıksal analizör, veri yolu, durum, veri hizalaması, veri genişliği, dağıtılmış kuyruk vb. De dahil olmak üzere çoklu tetikleme modunu destekler.
2. İsteğe bağlı Li-on pil destek yüzer ölçüm, mobil test için uygundur.
PAKET İÇERİĞİ
OWON MSO8102T dijital osiloskop (1 adet)
Pasif problar (2 adet)
Güç kablosu (1 adet)
USB veri kablosu (1 adet)
Mantık analizörü modülü (1 adet)
Kullanım kılavuzu (1 adet)
CD (1 adet)
