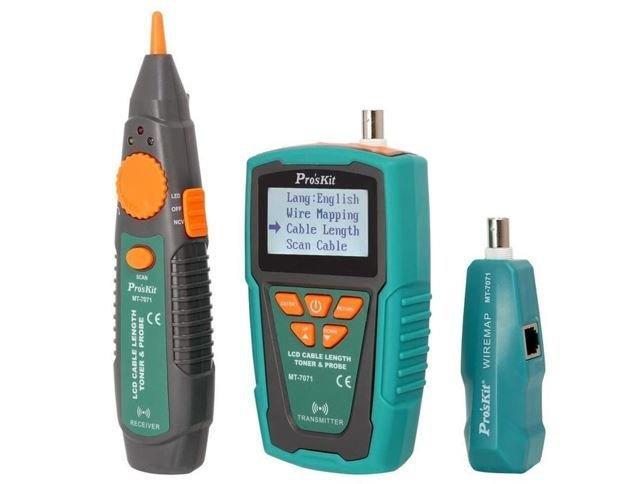

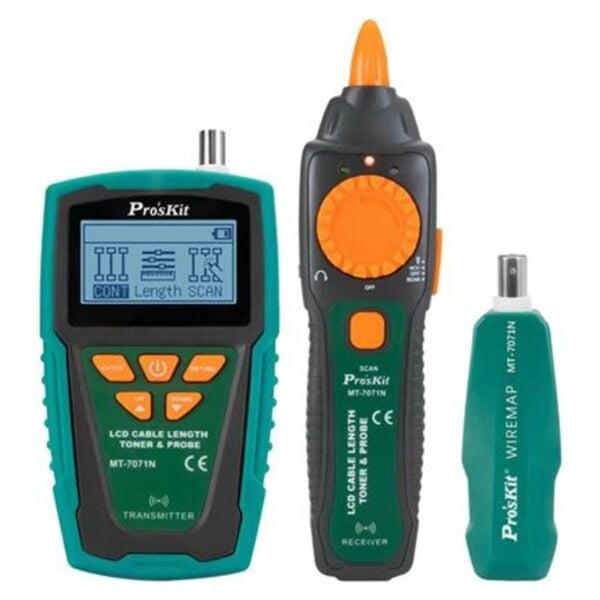

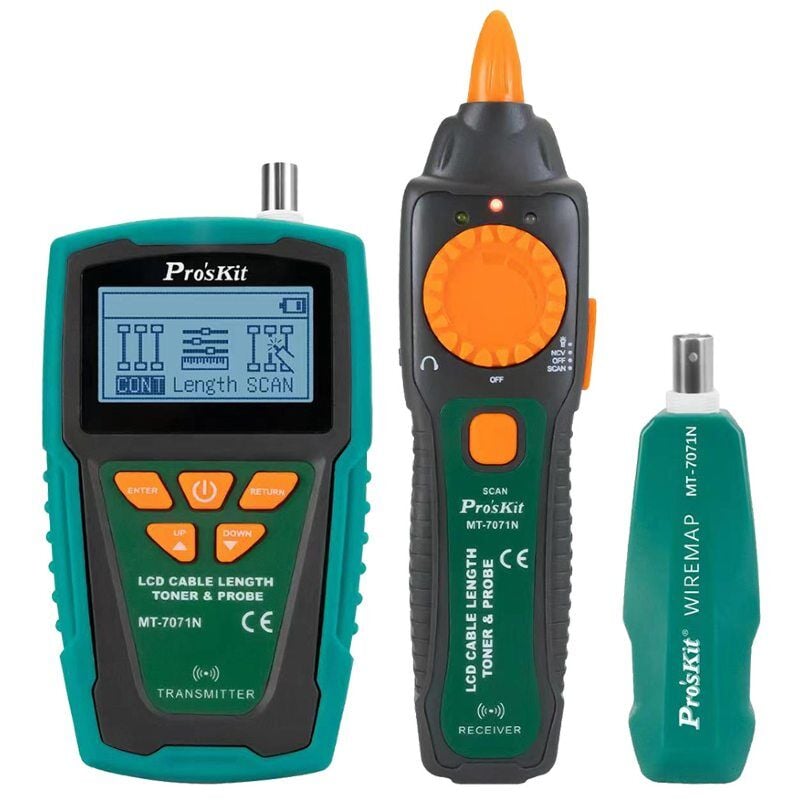

Proskit MT-7071 Kablo Mesafe Toner ve Prob Kit Seti

1200 METREYE KADAR KABLO ÖLÇEBİLME

1200 m’ye kadar arıza tespiti, ±2% kalibrasyon hassasiyeti

Fit, yarda veya metre olarak ölçüm yapabilir.

KALİBRASYON PARAMETRELERİ

Kablo testi için bilinen metrajdan hareketle gerçek kalibrasyon parametrelerini tespit eder.

1'den 7'ye kadar Kalibrasyon parametresi

3 KM'YE KADAR TEL İZ SÜRME

Canlı telekomünikasyon ağları ve router’lar ile bağlı olarak kablo ağında tel izi sürebilirsiniz.

KABLO HARİTALAMA VE DURUM RAPORU

Pin – Pin bağlantısı üzerinden haritalama

Süreklilik, kısa devre, açık devre veya çapraz bağlantı için kablo durum raporlama

8 uzaktan bağlantı imkanı

TEMASSIZ GERİLİM DEDEKTÖRÜ

Devrenin kesildiğinden emin olabilmek için 90V- 1000V arası gerilimi tespit edebilir.

Proskit MT 7071 Toner özellikleri

Kablo tipleri test

RJ45 LAN kablosu Cat 5 , 5e , 6 (UTP / STP) , RJ11 / 12 , Telefon kablosu Cat 3 (2/4/6pin) , timsah klipleri yama kablosu ile kablo ve normal katı / Örgülü tel Koaksiyel

Kablo Test modları

Validate için yer ve izolasyon kabloları, tel, haritalama için 580/1160 Hz iki nota sesleri test ve açık uzunluğu (tel sürekliliği, şort, açılır, miswired, çapraz algılar)

Ölçüm teknoloji

Kablo kapasite yöntemi

Maks. mesafe testi için açılır

1.200 metre (4.000 feet / 1.300 yarda) yaklaşık

Min. mesafe testi için açılır

2 metre (6.8 feet / 2.2 yarda)

Uzunluğu test tipik doğruluk

Başvuru için 2 ~ 10 metre (6.8 ~ 33 feet / 2.2 ~ 11yard)

10 ~ 610 metre (33-2000 metre / 11-666 yarda.): 5.0 ±%

Başvuru için 610 ~ 1.200 metre (2000 ~ 4000feet / 666 ~ 1300 yarda.)

Uzunluk testi Kalibrasyon doğruluğu

10 ~ 610 metre (33 ~ 2.000 fit / 11 ~ 666 yarda)% 3.0 ± standart kablo: 10 ~ 50meter (33 ~ 164 metre / 11 ~ 55 yarda)

Uzunluk test Çözünürlük & Birimi

0.1 metre / fit / yarda, Puan : 1 ~ 3 sn / zaman.

Kalibre parametreler bellek

1 ~ 7 setleri, yeni kalibrasyon parametreleri tarafından izin yeniden yazma

Maks. iletim ve kablo haritası mesafesi

≧ 3 km (580/1160 Hz) 610 metre (2,000 feet / 666 yarda)

Min. Kablo haritası mesafesi

Twisted Pair : 1 metre (3 ayaklar / 1yard), normal bir tel: 1.25Meter (4feets / 1.35yard)

Kablo harita ve Korumalı göstergesi

LCD 1 ~ 8 & G

Diğer fonksiyonlar

Süreklilik testi , Güncel koruma < 5 mA & gerilim koruması, AC 60V veya 48V DC ,Canlı telekomünikasyon ekipmanları testi ve yönlendirici testi , Otomatik kapanma ,Düşük pil göstergesi

Boyut (L × G × D)

138 × 80 × 35 mm

MT-7071 Alıcı özellikleri

Sinyal durumu göstergesi

580/1160 Hz

NCV göstergesi ve LED aydınlatma

1 LED (AC90 ~ 1000V) & 1 LED

Boyut (L × G × D)

198 × 45 × 33 mm

MT-7071 Uzaktan birim özellikleri

Uzak birim 1 adet, maks. 8 adet destek (isteğe bağlı uzaktan kumanda: MT-7071U)

Uyumlu konnektörleri

RJ45 (8 pin) , RJ11 / 12 (6 pin) , BNC konnektörleri

Uzaktan birim boyutu (L × W × D)

90 × 32 × 30mm

Aksesuarlar

RJ45 kablosu yama kablosu , RJ11 / 12 kablo yama kablosu , Timsah klipler yama kablosu , Kulaklık , pounch çantası
