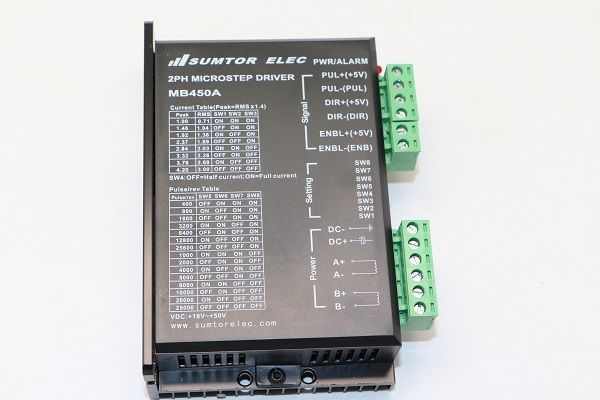

MB450A MicroStep Motor Sürücü Modülü

MB450A MicroStep Motor Sürücü +18V/50VDC  aralığında 4.2A kadar çıkış akımı sağlayan, 20 KHz kesme frekansı bulunan step motor sürüc modülüdür. TTL uyumlu ve giriş sinyallerini izole eden optocoupler bulunmaktadır.

15 seçilebilir mikro çözünürlükleri (SW4: Kapalı = Yarım Akım; On = Akım Tam) Ters gerilime karşın koruma mevcuttur.

Yarım akım fonksiyonu 500 ms ardından herhangi bir adım darbesi anlamına gelir. Sürücüler çıkış akımı otomatik olarak elektrik ısınmasını önlemek için, nominal çıkış akımının% 70 azalır.

DIP swicthler (SW1, SW2, SW3) akımı ayarlamak için kullanılır. Motorunuz için gerekli olan akıma yakın bir ayar seçiniz. Mikro çözümleme SW5, SW6, SW7, SW8 tarafından ayarlanır. (0FF = 0.ON = 1)

Yaygın cihazlarda; etiketleme makineleri, gravür makinelerinde vb. makinelerde kullanılan MB450A en gelişmiş teknolojilere dayalı bir çok küçük boyutlu, yüksek performanslı mikrostep sürücü modülüdür.

Özellikler:

Besleme Voltajı: 18-50V

Normal Besleme Gerilimi: 24 - + 50VDC

Çıkış Akımı: <4.2A

Boyut: 11.8 x 8.6 x 3.4cm

Ağırlık: 280g
