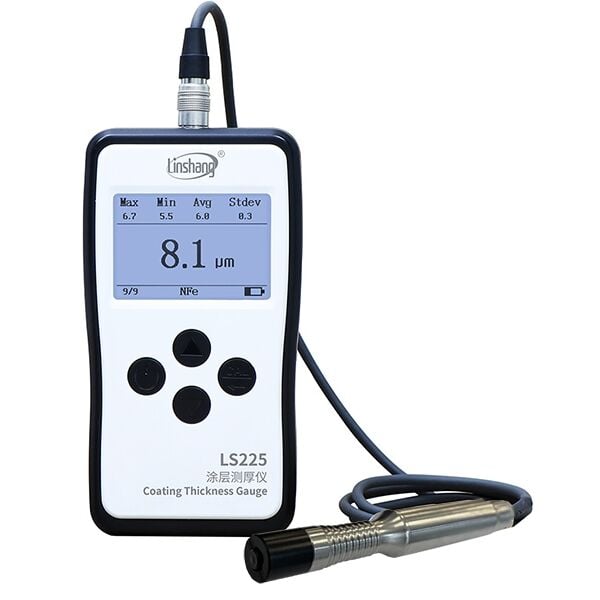

LS225 + N1500 Ultra İnce Kaplama Kalınlık Ölçüm Cihazı | Hassas

Linshang LS225+N1500 kaplama kalınlık ölçer; %2’si + 0,3 μm ölçüm hassasiyetine sahip olup, 1500 μm’ye kadar ultra hassas kaplama kalınlığı ölçümü gerçekleştirebilen, ana ünite ve probdan oluşan gelişmiş bir boya kalınlık ölçüm cihazıdır.

LS225+N1500 Cihaz Özellikleri

- LS225+N1500 kaplama kalınlığı ölçer, taşınabilir yapıda, ana ünite LS225 ve manyetik olmayan metaller için geliştirilen N1500 probundan oluşan ayrık tip bir girdap akımı kalınlık ölçüm cihazıdır. Prob tasarımı sayesinde küçük iş parçaları ve düzensiz yüzeyler üzerinde ölçüm yapmak için son derece uygundur.

- Linshang LS225+N1500 profesyonel kaplama kalınlık ölçer cihazı; 10 μm 'nin altındaki ultra ince kaplamaları bile büyük bir kararlılıkla ölçebilir.

- Özellikle 10 μm’nin altındaki ultra ince kaplamaların ölçümünde 0,1 μm seviyesinde tekrarlanabilirlik sunar. Cihaz; anodize alüminyum parçalar üzerindeki tabakalar ve PCB yüzeylerindeki koruyucu kaplamalar gibi manyetik olmayan metal alt tabakalar üzerindeki iletken olmayan kaplamaların hızlı, hassas ve tahribatsız ölçümünü gerçekleştirebilir.

- N1500 prob, dijital osilasyon teknolojisi ve yüksek hızlı ADC veri toplama sistemi ile donatılmıştır. Bu sayede cihaz, uzun süreli kullanımda dahi ultra yüksek kararlılık sağlar. Örneğin, farklı üretim sahalarında sürekli yapılan tekrarlı ölçümlerde bile değerler güvenilir şekilde sabit kalır.

- N1500 probu ile; boya, anotlama tabakası ve seramik gibi iletken olmayan kaplamaların, bakır, alüminyum, döküm çinko, pirinç gibi manyetik olmayan metal alt tabakalar üzerindeki kalınlık ölçümlerinde kullanılabilir.

- LS225+N1500 kaplama kalınlığı test cihazı, demir dışı metal yüzeyler üzerindeki kaplama kalınlığını ölçmek için kullanılır.

- Kaplama kalınlığı ölçüm aralığı 0.0-1500μm 'dir.

- Minimum ölçüm alanı 12 mm olan prob, küçük boyutlu iş parçalarının test edilmesi için idealdir.

- N1500 model prob, ultra küçük yapısıyla özellikle vida, cıvata, yay gibi küçük iş parçaları üzerindeki çok ince boya kaplamaları veya anotlama tabakalarının ölçümü için uygundur. Bu, otomotiv bağlantı elemanları veya hassas makine parçalarının kalite kontrolünde büyük avantaj sağlar.

- LS225+N1500 kaplama kalınlığı ölçer, yalnızca 0,4 saniyede bir ölçüm yaparak sürekli ve hızlı sonuçlar elde edilmesini sağlar.

- Cihaz, 1 ila 5 noktalı kalibrasyon imkânı sunarak ölçüm değerlerini standart referanslarla eşleştirir. Bu özellik sayesinde, farklı kalınlıklardaki kaplamalarda ölçüm doğruluğu önemli ölçüde artırılır.

- LS225 cihazının kalibrasyon işlemi oldukça kolaydır, prob çantası içerisinde çıkan metal blok yardımı ile veya üzerinde kaplama olmayan kendi iş parçanız ile hızlıca kalibrasyon yapabilirsiniz.

- Son 9 ölçümün maksimum, minimum, ortalama ve standart sapma değerleri otomatik olarak hesaplanır. Bu özellik, özellikle seri üretim hattında kaplama kalınlığının standartlara uygunluğunu hızlıca kontrol etmek için son derece kullanışlıdır.

- Prob, sertleştirilmiş malzeme yapısı sayesinde uzun süreli kullanıma uygundur ve ölçüm doğruluğunu kaybetmeden güvenilir sonuçlar sunar. Endüstriyel ortamlarda sık kullanıma rağmen hassasiyetin korunması bunun en önemli göstergesidir.

- Veri işleme doğrudan N1500 isimli kablolu prob üzerinde gerçekleştirilir. Bu teknoloji, parazit önleme kapasitesini artırarak sıcaklık değişimlerinden bağımsız, son derece stabil ve tekrarlanabilir ölçüm verileri sağlar. Örneğin, hem soğuk depolarda hem de yüksek sıcaklıklı üretim alanlarında yapılan ölçümlerde sonuçların değişmemesi, cihazın güvenilirliğini kanıtlar.

- N1500 probu; GB/T 4957-2003 , DIN EN ISO 2808 , JJG-818-200 standarlarına sahiptir.

- LS225+N1500 kaplama kalınlığı test cihazı; üretim denetimi, inşaat kabul süreçleri, satış ve sergi alanlarında güvenle kullanılabilir. Manyetik olmayan metal yüzeyler üzerindeki iletken olmayan kaplamaların kalınlığını hızlı, hassas ve tahribatsız şekilde ölçme imkânı sunar. Havacılık, yapı malzemeleri, makine, kimya, mühendislik ve enstrümantasyon gibi birçok endüstride geniş kullanım alanına sahiptir.

- LS225+N1500 cihazının kutu içeriği; LS225 cihaz, N1500 probu, LS225 plastik çanta, N1500 deri çanta, Kalibrasyon metal parçası, 4 adet AAA pil, Kontrol filmleri, Kullanım kılavuzu parçalarından oluşmaktadır.

TEKNİK ÖZELLİKLER

Ölçüm Prensibi Ferromanyetik olmayan metal

Ölçüm Aralığı 0.0  ...  1500 μm

Hassasiyet Ölçülen değerin %2’si + 0,3 μm

(5 noktalı kalibrasyon sonrasında)

Çözünürlük 0.1μm:  0 μm - 99.9 μm

1μm:  100 μm - 999 μm

0.01mm:  1.00 mm - 1.50 mm

Minimum Ölçüm Alanı 12 mm

Tekrarlanabilirlik Ölçülen değerin %0,8’i + 0,1 μm

Ölçüm Birimi μm / mil

Ölçüm Süresi Tekli ölçüm modunda yaklaşık 0,8 saniye

Devamlı ölçüm modunda yaklaşık 0,4 saniye

Minimum Eğrilik Dışbükey 1,5 mm / İçbükey 10 mm

Minimum Alt Tabaka Ölçüsü 0,03 mm

Kalibrasyon Sıfır ayarı ve 1–5 nokta kalibrasyonu

Cihaz Boyutu 148*76*26 mm

Prob Boyutu 110 × φ15 mm (Bağlantı kablosu hariç)

Güç Kaynağı 4 adet 1.5V AAA alkalin pil

Çalışma Sıcaklık Aralığı 0℃-50℃

Depolama Sıcaklık Aralığı -20℃-60℃

Gösterge 240 × 160 nokta matris LCD

Ağırlık Ana Cihaz ağırlığı 194 gram

Prob ağırlığı 81 gram

Kutu İçeriği LS225 cihaz, N1500 probu, LS225 plastik çanta, N1500 deri çanta, Kalibrasyon metal parçası, 4 adet AAA pil, Kontrol filmleri, Kullanım kılavuzu
