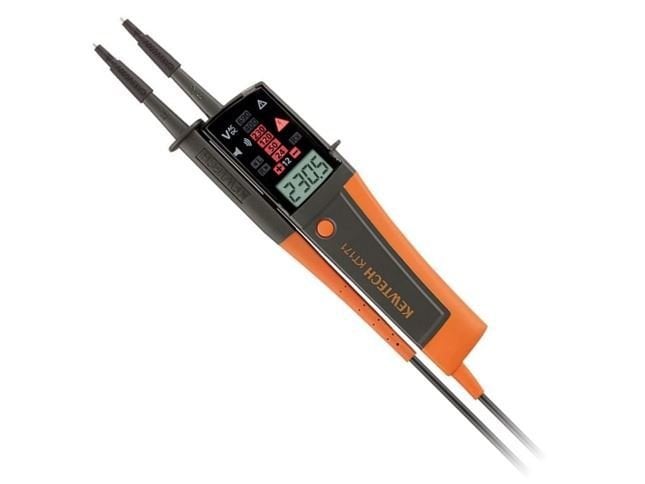

Kyoritsu Kewtech KT171 Dijital Faz Kontrol Kalemi

Kyoritsu Kewtech KT171 Dijital Faz Kontrol Kalemi

AC/DC 690V LED+LCD Voltaj Kalemi, Faz Yönü ve Süreklilik Testi, Peak Akımı, Işık+Ses

Özellikler:

LCD ekran ve LED'lerle 690 V'a kadar AC/DC voltaj testi

En yeni standartlar IEC 61243 ve IEC 61010'a uygun

Büyük ve parlak LED'leri sayesinde karanlıkta ortamlarda bile rahat çalışma

İki özellik bir modelde: "Pilsiz ölçüm" ve "Kendini Test Etme" (Tüm LED'ler yanar)

Işık kalemi (beyaz LED)

Otomatik açma-kapama (ON/OFF)

Sesli gösterge

Çeşitli test uçları; φ2mm veya φ4mm

Prob korumaları

IP65 (IEC 60529)

Teknik Özellikler:

Voltaj Aralığı : 12~690V AC/DC

LED

Nominal Voltaj

12/24/50/120/230/400/690V

AC (16~400Hz), DC (±)

Tolerans (Treshold Voltajı)

Bu değerden yüksekse ışık yanar:

7±3V (12V LED)

18±3V (24V LED)

37.5±4V (50V LED)

nominal voltajın %75±%5 'i

(120/230/400/690V LED)

Cevap Süresi : <0.6s her nominal voltajın %100'ünde

LCD

Kademe/Çözünürlük

(Oto-Kademe) 300V AC/DC (6.0~299.9)/0.1V

690V AC (270~759)/1V

690V DC (270~710)/1V

Doğruluk

(23±5ºC) ±1.5V (7~100V)

±1%±5dgt (100~690V)

AC (16~400Hz), DC(±)

Limit aşımı göstergesi : "OL"

Cevap süresi : Her voltajın %90 - %110'unda yaklaşık 1s

Tepe akımı : ls<3.5mA (at 690V)

Ölçüm görevi :

30s ON (çalışma süresi)

240s OFF (düzelme süresi)

Tek-kutup Faz Testi

Voltaj Aralığı : 100~690V AC (50/60Hz)

Faz Sırası Testi

Sistem:

3-faz 4-kablo sistemi

200~690V fazdan-faza AC (50/60Hz)

Faz Açısı : 120±5 derece

Süreklilik Testi

Algılama Aralığı : 0~400kΩ+50%

Test Akımı : 1.5μA (pil 3V, 0Ω)

Genel

Çalışma Sıcaklığı ve

nem aralıkları -15~55ºC, max 85% RH (yoğunlaşma olmadan)

Saklama sıcaklığı ve nem oranları -20~60ºC, max 85% RH (yoğunlaşma olmadan)

Standartlar

IEC 61243-3, IEC 61010-1, IEC 61010-031, IEC 61557-7

CAT.III 690V / CAT.IV 600V Pollution degree 2

IP Rating : IP65 (IEC 60529)

Güç Kaynağı : LR03 (AAA) 1.5V×2

Boyutlar : 246(L)×64(W)×26(D) mm

Ağırlık : 190g (piller dahil)

Aksesuarlar : LR03 (AAA) 1.5V×2, KTA01 (4mm metal uçlar [2pcs/set]), KTA02 (4mm plastik başlık [2pcs/set]), kullanma kılavuzu
