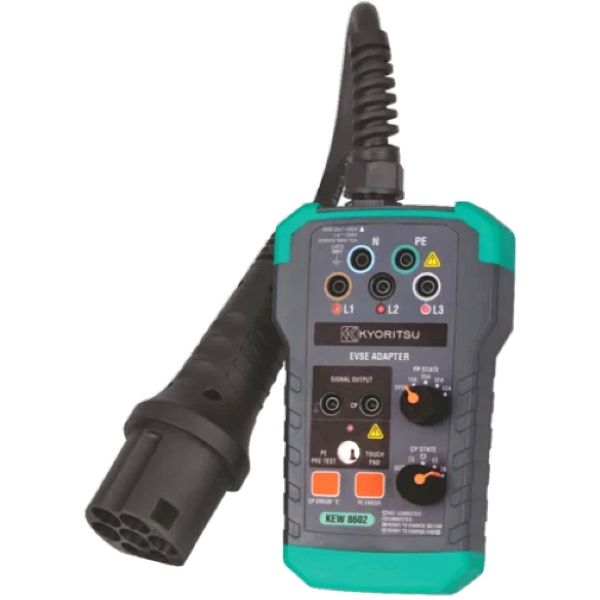

Kyoritsu KEW-8602 Araç Şarj İstasyonu Ölçüm Adaptörü

Elektrikli araç şarz istasyonları ölçümü için bağlantı adaptörü.

Kyoritsu KEW 6516BT ile birlikte kullanılır. Kyoritsu Kew-6515BT Çok Fonksiyonlu Test Cihazı ayrıca satın alınması gerekmektedir.

Kyoritsu KEW 8602 EV şarj noktalarının test edilmesini sağlar

Evrensel - Test cihazınızı bağlamak için standart 4mm bağlantıları ve alternatif BS1363 soketini kullanır

Tek ve üç fazlı sistemlerde kullanım için

Sınıfın en küçüğü

Özellikler:

Mod3 AC Evsenin testi için kompakt adaptör

Çeşitli simülasyonlar ile EVSE testleri, CP durumu, PP durumu, CP hatası, PE hatası, PE voltaj kontrolü

L1, L2, L3, N, PE ölçüm terminalleri EVSE'nin elektriksel testleri

CP Sinyalinin izlenmesi için CP sinyal terminalleri

Yük akımı testi için şebeke prizi ( MAX. 10A. )

CAT II 300V.

KYORİTSU KEW8602 ile ölçülebilir testler

CP durumu : A,B,C,D

PP durumu : AÇIK, 13A, 20A, 32A, 63A

terminal : E, N, L1, L2, L3, CP

PE ÖN TEST : ✓

CP Hatası : ✓

PE Hatası : ✓

Şebeke prizi : 10/250V

Teknik Özellikler

Fiş : IEC 62196-2 Type 2

Nominal Gerilim AC :

250V Max.(Single-phase)

AC 430V Max.(Three-phase)

Frekans : 50/60Hz

Mominal gerilim/Priz akımı

AC 10A/250V

8602(EU):Type E socket, 8602(UK):Type BF socket

Sigorta : AC 10A/250V, Ø5×20mm

Çalışma sıcaklığı/Nem aralığı : 0 – 40℃, RH 80% or less (no condensation)

Kablo uzunluğu : 250 mm

Norm :

IEC 61010-1 CAT II 300V, IEC 61010-2-030,

IEC 61851-1, IEC 60529 (IP40)

Boyutlar : Unit: 172(L) x 105(W) x 57(D) mm

Plug part: 175(L) x 60(W) x 53(D) mm

Ağırlık 840 g

Birlikte verilen aksesuarlar : sigorta (8930), Taşıma çantası (9202)

Opsiyonel aksesuar : Type 1 den Type 2 ye dönüştürme adaptörü
