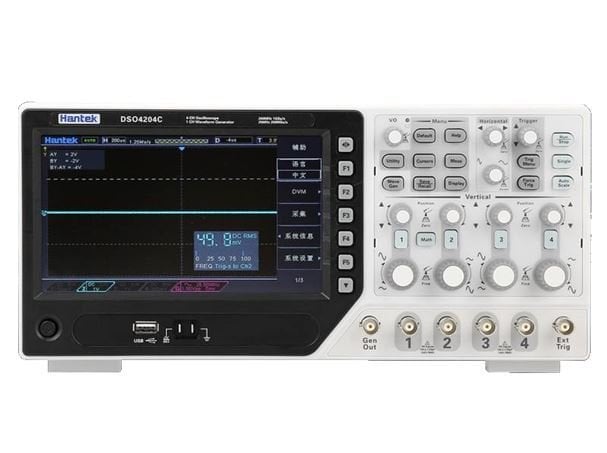

Hantek DSO4204C 200MHz 4Kanal Dijital Osiloskop ve Fonksiyon Jeneratörü
Perpa Otomasyon'da osiloskop arasında yer alan Hantek DSO4204C 200MHz 4Kanal Dijital Osiloskop ve Fonksiyon Jeneratörü, elektrik, elektronik ve endüstriyel ölçüm işlerinde güvenilir sonuç almak isteyen teknik ekipler için sunulmaktadır. Güvenli alışveriş ve ürün bilgisi için Perpa Otomasyon ekibine ulaşabilirsiniz.
Hantek DSO4204C, 200 MHZ bant genişliğine, minimum 500 μV/div aralığına, 1GS/s örnekleme hızına sahip, kullanımı kolay bir dijital osiloskoptur. DSO4204C ayrıca 25 MHz'e kadar çıkan bir fonksiyon üreteci ile donatılmıştır.
Hantek DSO4204C 200MHz 4Kanal Dijital Osiloskop ve Fonksiyon Jeneratörü Özellikleri ve Teknik Bilgiler
Hantek DSO4204C Özellikleri
Harici tetikleyici, dijital voltmetre ve otomatik aralıklı 1 kanal fonksiyon üretecine sahip 4 Kanallı Osiloskop.
- 32'den fazla otomatik ölçüm işlevi.
Kenar, fazla mesai, darbe, desen ve aralık dahil olmak üzere 14'ten fazla tetik işlevi türü.
| Kod Çözme Türü | I2C, SPI, UART, LIN, CAN. |
- Çeşitli SCPI uzaktan kumanda komutlarını destekler
- USB depolama ve uzak arayüz
Dahil olmayan seçenekler (özel siparişler mümkün olsa da) şunları içerir: RS232, LAN ,HDMI, WIFI, Dokunmatik Ekran, SD depolama
Ürün Kutu İçeriği
4 Osiloskop probu (200 MHz 1x, 10x zayıflama, 1MΩ), Kurulum CD'si, USB AB kablosu, BNC'den BNC'ye kablo, Güç Kablosu
Hantek DSO4204C Teknik Özellikleri
| Bant genişliği | 200MHz |
| Yükselme Süresi (BNC, tipik) | ≤1.8ns |
| Örnek Hız Aralığı | 1GS/s |
| Kanal | 4 Kanal+EXT |
| Giriş Bağlantısı | DC,AC veya GND |
| Giriş Empedansı | 1MΩ±2%,20pF±3 pF |
| Prob Zayıflaması | 1X,10X |
| Desteklenen Prob Zayıflama Faktörleri | 1X,10X,100X,1000X |
| Aşırı Gerilim Kategorisi | 300V CAT II |
| Maksimum Giriş Voltajı | 300VRMS (10X) |
| Dalga Formu İnterpolasyonu | (sin x)/x |
| Kayıt Uzunluğu | Maks. Tek kanal başına 64K örnek; Maks. Çift kanal başına 32K örnek (4K, isteğe bağlı 32K) |
| Yatay Ölçek (s/böl) | 2ns/böl~100s/böl, 1~2~5 sıra |
| Örnekleme Hızı ve Gecikme Süresi Doğruluğu | ±50ppm |
- Delta Zaman Ölçüm Doğruluğu (Tam Bant Genişliği):
| Tek çekim, Normal mod | ±(1 örnek aralığı+100ppm*okuma+0,6ns) |
| >16 ortalama | ±(1 örnek aralığı+100ppm*okuma + 0.4ns) |
- Örnek aralığı = s/böl ÷ 200
| AD Dönüştürücü | 8 bit çözünürlük, her kanal aynı anda örneklenir |
| Dikey Ölçek (Prob 1X) | BNC girişinde 500μV/böl~10V/böl |
| Konum Aralığı | 500μV/böl~20mV/böl, ±400mV; 50mV/böl~200mV/böl, ±2V; 500mV/böl~2V/böl, ±40V; 5V/böl~10V/böl, ±50V |
| Seçilebilir Analog Bant Genişliği Sınırı | 20MHz (tipik) |
| Düşük Frekans Tepkisi (-3db) | BNC'de ≤10Hz |
| DC Kazanç Doğruluğu | Normal veya Ortalama edinme modu için ±%3, 10V/böl ila 10mV/böl; Normal veya Ortalama edinme modu için ±4%, 5mV/div ila 500μV/div |
| Edinme Modları | Normal, Tepe Tespiti, Ortalama ve HR |
| Alım Hızı (tipik) | Kanal başına saniyede 2000 dalga formuna kadar (Normal alım modu, ölçüm yok) |
| Tetik Modu | Otomatik ve Normal |
| Tetikleme Seviyesi | CH1~CH4: ekranın ortasından ±4 bölüm; HARİCİ:0~3.3V |
| Bekleme Aralığı | 20ns~10s |
| Tetikleme Seviyesi Doğruluğu | CH1~CH4:0.2div*volt/div ekranın ortasından ±4 bölüm içinde; EXT:± (ayarın %6'sı + 40mV) |
| Tetik Tipi | Kenar,Darbe Genişliği,Video,Eğim,Fazla Mesai,Pencere,Desen,Aralık,Amfi Altında |
| Kod Çözme Türü (Standart) | I2C,SPI,UART,LIN,CAN |
| İmleçler | İmleçler arasındaki voltaj farkı: Delta V |
| İmleçler arasındaki zaman farkı | Delta T |
- Delta T'nin Hertz cinsinden karşılığı (1/Delta T)
Otomatik Ölçümler:Frequency, Period, Average, Pk-Pk, RMS, PeriodRms, Min, Max, RiseTime, FallTime, + Width, - Width, + Duty, - Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, PeriodAvg , FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR ve LFF
| Ekran Tipi | 7 inç 64K renkli TFT 800*480 piksel |
| Boyut | 318 x 110 x 150 mm (U x G x Y) |
| Ağırlık | 2900g |
İşlev Oluşturucu Modu
- 25 MHz Sinüs Dalgası
- 5 MHz Kare, EXP, ARB Dalgaları
- 1 MHz Rampa Dalgası
- Genlik 5mV~3.5Vp-p(50Ω)
- Frekans çözünürlüğü 0.001
- 1 Kanal dalga formu çıkışı
- 4KSa dalga formu derinliği
- 12 bit çözünürlük
| Çıkış empedansı | 50 Ω |
