Fonksiyonlar:

Çekme Gecikmeli : Bu modda cihaza elektrik geldiğinde röle çıkışı verilmez. Ayarlanan süre sonunda başlatma sinyaliyle birlikte saymaya başlar ve süre sonunda röle çeker. (dLYOn)

Bırakma Gecikmeli : Bu modda cihaza elektrik geldikten sonra start işaretiyle birlikte röle çekilir ve ayarlanan süre sonunda röle bırakır.(dLYOFF)

Aşağı Sayıcı : Start girişiyle birlikte ayarlanan süreden aşağıya doğru saymaya başlar. Sıfıra ulaştığında röle çeker. (dO Cnt)

Flaşör : Bu modda ayarlanan tOFF süresi boyunca röle çekili değildir. tOFF süresi sonunda röle çeker ve tOn süresi boyunca röle çekili kalır. tOn süresi sonunda tekrar bırakarak tOFF süresi kadar röle bırakılı kalır. Bu işlem sürekli devam eder. Flaşörün tOFF veya tOn ile başlaması StOn veya StOFF ile Flaşör modunda ayarlanabilmektedir.

Kontrol Girişleri: Start girişiyle sayma işlemi başlatılır. Stop Girişiyle sayma durdurulur ve stop tuşu basılı olduğu süre boyunca sayma işlemi durur. Reset tuşu ise Çekme Gecikmeli, Bırakma Gecikmeli, Flaşör modunda süreyi sıfırlar ve aşağı sayma modunda ise ayarlanan ilk değere döner

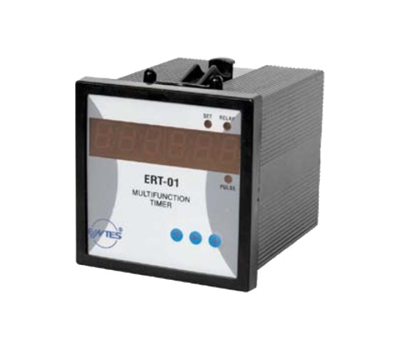

ENTES -ERT-01-72 Çok Fonksiyonlu Zaman Rölesi

Teknik Bilgileri :

Besleme Gerilimi (Un) : 230 V AC / 120 V AC

Çalışma Aralığı (DU) : 190 - 260 V AC / 90 - 140 V

AC Çalışma Frekansı (f) : 50/60 Hz

Güç Tüketimi : < 3 VA

Çıkış kontağı :1 Enversör 8A/2000VA

Hata :±%0.5 veya ±20msec.(hangisi büyükse)

Tekrarlama Hatası :±%0.1

Reset Süresi :<= 80 msec.

Ortam Sıcaklığı : -5°C; +50°C

Gösterge : Kırmızı LED gösterge

Boyutlar : PK-20 (ERTC-01) , PR-18 (ERT-01)

Cihaz Koruma Sınıfı : Çift izolasyonlu ( ) Koruma Derecesi : IP 40 (Ön Panel) : IP 20 (Terminal kapağı) Kutu Malzemesi : Yanmaz , (Yellow Sertifika no:187982) Kablo Kesiti (Klemens için) : 2.5 mm2

Ağırlık : 0.25 kg

Montaj : Ray Montaj (ERTC-01) , Sınıf III (ERT-01
