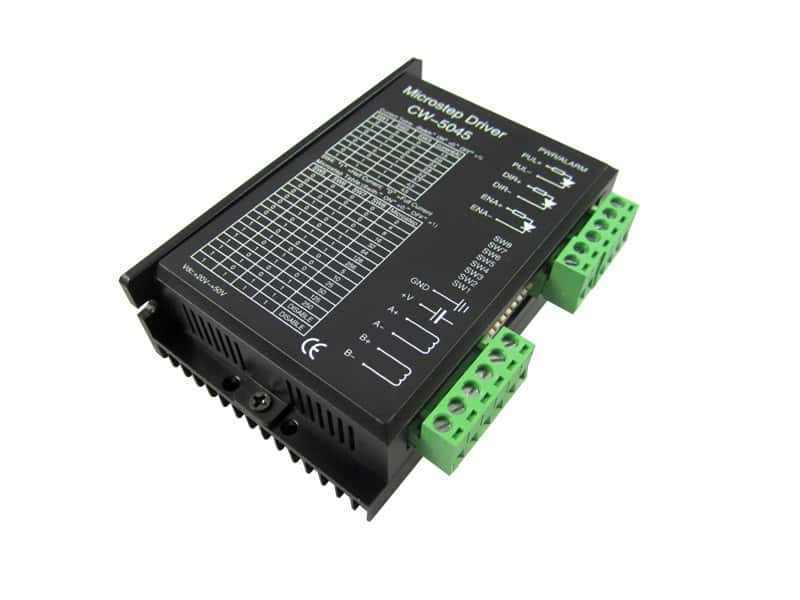

Cw-5045 2 Fazlı Step Motor Sürücüsü 4.5a 50v - Nema 17-23-34

Cw-5045 2 Fazlı Step Motor Sürücüsü 4.5a 50v - Nema 17-23-34

Özellikleri:

1. Güç girişi tipi: 20VDC ~ 50VDC

2. Çıkış akımı: 1.5A - 4.5A

3. Aşırı sıcaklık kapanma koruması.

4. Güç tasarrufu ve bekleme sıcaklığında azalma için otomatik yarı akım seçeneği

5. Faz hatalarına karşı korumak için motor besleme hatası koruması.

6. Maksimum atım hızı, Mach 3 hareket kontrol yazılımı ile 100KHz uyumludur.

7. Çalışma ortamı: Sıcaklık -15 ~ 40 Nem <% 90.

I / O Pin Açıklaması:

1. VCC +: DC güç kaynağı pozitif bağlantı.

Not: Modülün hasar görmesini önlemek için, 50V değerini aşmamaya dikkat edin.

2. GND: DC güç kaynağı negatif bağlantı.

3. A +, A-: Step motor fazı bir sarım

4. B +, B-: Stepping motor fazı iki sargı

5. PUL +, PUL-; Basamak darbesi girişi + 5V (Pozitif kenar etkili, puls süresi> 10μSek).

6. DIR +, DIR-: Step motor yönü girişi, yüksek -> ileri, düşük -> ters.

7 .ENA +, ENA-: Motor girişini etkinleştirin. Gerekli değilse açık bırakın.
