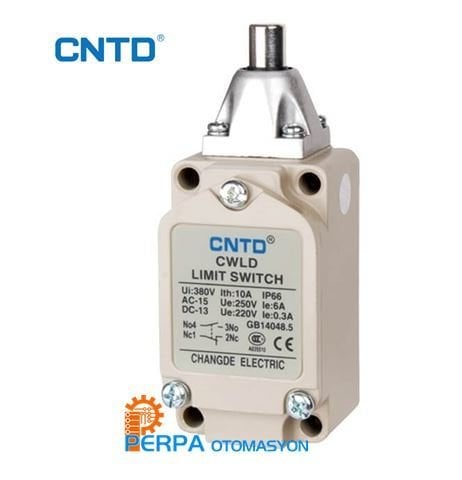

CNTD CWLD Doğrusal Pim Metal Limit Switch

Limit Switch Nedir :

Limit siviç switchin kontaklarının pozisyon değiştirmesi, yani açık konumdan kapalı konuma veya kapalı konumdan açık konuma geçmesi sonucu herhangi bir elektrik devresi açılır veya kapanır. Limit switch yada diğer adıyla sınır şalteri, bir hareketli mekanizmanın temas etmesi sonucu mekanik olarak tahrik edilerek elektriksel kontakları pozisyon değiştiren elektriksel bir anahtardır.

Limit Switchlerin Uygulama Alanları

Mekanik limti siviçler Her ne kadar, günümüzde daha teknolojik olan endüktif sensör, kapasitif sensör, fotoelektrik sensör vb. temassız algılayıcılar da limit switch yerine kullanılabilse de limit switchler, düşük maliyetleri, basit yapıları, montajında daha az teknik bilgi gerektirmeleri, elektronik parçası olmadığından dolayı voltaj değişimlerinden ve pik akımlarından etkilenmemeleri, sensörlere göre daha mukavim bir yapıya sahip olmaları,  her endüstriyel elektrik malzemesi satıcısının stoğunda bulunmaları gibi bir çok avantajından dolayı hala tercih sebebidir.Teknik Özellikler :

Doğrusal hareketli metal pimli döküm gövdeli limit switch.

Tip         :  Limit Switch

Kafa Tipi : Doğrusal Hareketli Metal Pimli

Gövde Tipi : Güçlü alüminyum Metal gövde

Kontak Yapısı : 1 NO + 1 NC

Koruma Sınıfı : IP67 Su geçirmez, yağ geçirmez yapı - Yağ, su ve basıncı önleyen yapı

Çalışma hızı    : 1 mm-2 m / sn

Çalışma frekansı: Mekanik: 120 işlem / dakika, Elektrik: 30 işlem / dakika

Kontak direnci  : 25mΩ maks. (başlangıç ​​değeri)

Yalıtım direnci : 100mΩ dak. (500VDC'de)

Titreşim        : 10-55HZ, 1.5mm çift genişlik

Şok             : Mekanik dayanıklı: 1, 000m / Sec 2 (yaklaşık 100G'S)

Arıza           : 300m / Sec 2 (yaklaşık 30G'S)

Ortam sıcaklığı : -10 ℃ ila + 80 ℃

Nem             : <% 95 RH

Mekanik Ömür    : 15.000.000 işlem (OT'ye göre derecelendirilmiştir)

Elektriksel Ömür: 500.000 işlem

Ağırlık         : Yaklaşık 275g
