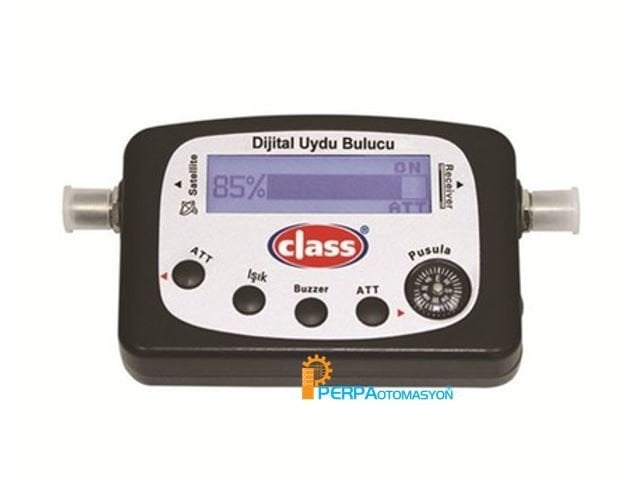

ACR-115 LCD Ekranlı Pusulalı Dijital Uydu Bulucu

UYDU SİNYAL BULMA CİHAZI Özellikler :

Işıklı LCD Ekran

Uyduyu Bulduğunda Buzzer bip ile ikaz verir,

Dijital ekranında sinyali gösterir

ATT Sinyal arttırma azaltma özelliği

Pusulalı

Çalışması ;

ACR-115  Uydu Bulucu mikroişlemci kontrollü donanımı ile uydu yön bulma işlemini daha kusursuz kılar. Sinyal gücü LCD ekran üstünde ölçek formatında ve 0-99 nümerik değerlerle gösterilir. Ayrıca sinyal gücünün artışını sesli olarak bildirir. CLASS ACR 115 ile sinyalin zayıf/yüksek olduğu durumlarda (Uyduya veya kullanılan çanağın boyutuna bağlı olarak) sinyal kolaylıkla gerekli seviyede ayarlanabilir.

Kullanım ;

CLASS ACR 115 Uydu bulucu çalışma voltajını uydu cihazınızdan gelen kablodan almaktadır.

Uydu Cihazınızdan gelen kablo ACR-115 üzerindeki Receiver girişine bağlanır.

ACR-115  Üzerindeki Uydu çıkışındanda 2 metrelik bir ara kablo ile çanak antendeki LNB bağlanır.

Ardından Cihaz çalışmaya başlar ve ekranda %99 seviye sağ kısımda bulunan ayar düğmesinden %50 seviyelere getirilerek sinyal kısılır.

Çanak anten ayarlanmak istenilen uydu yönüne çevirildiğinde, çanağınız herhangi bir uyduya denk geldiğinde ses ile ve ekranındaki % seviyesi yükselerek ikaz vermeye başlar. Çevirdiğiniz yönden emin olduktan sonra ACR-115 cihazımızın sağ kısmında bulunan ikaz düğmesini kısarak en kısık seviyede en yüksek % sinyalini görene kadar anten ayarlanmalıdır.

Burada ayarlayacağınız yönü bilmeniz gerekmektedir.

Not: Uydu Bulucu bağlı iken anten yönü doğru ayarlandığında bile tv ekranınıza sinyal gelmez.

Teknik Özellikler ;

Giriş Frekansı: 950-2150MHz

Minimum Giriş Seviyesi : -40dBm

Maksimum Giriş Seviyesi : -10dBm

Giriş Özdirenci : 75Ohm, F Konektör

Çıkış Özdirenci : 75Ohm, F Konektör

Güç Kaynağı: DC 13-18V

LNB Kazancı: 52~60dB

Ekran: LCD

Türkçe Tuş Takımı

Pusula

Zil(Buzzer)

LED Arka Fon Işığı Kontrol Düğmesi

Sinyal Azaltma Düğmesi

Sinyal Arttırma Düğmesi

LCD Grafik Göstergesi
