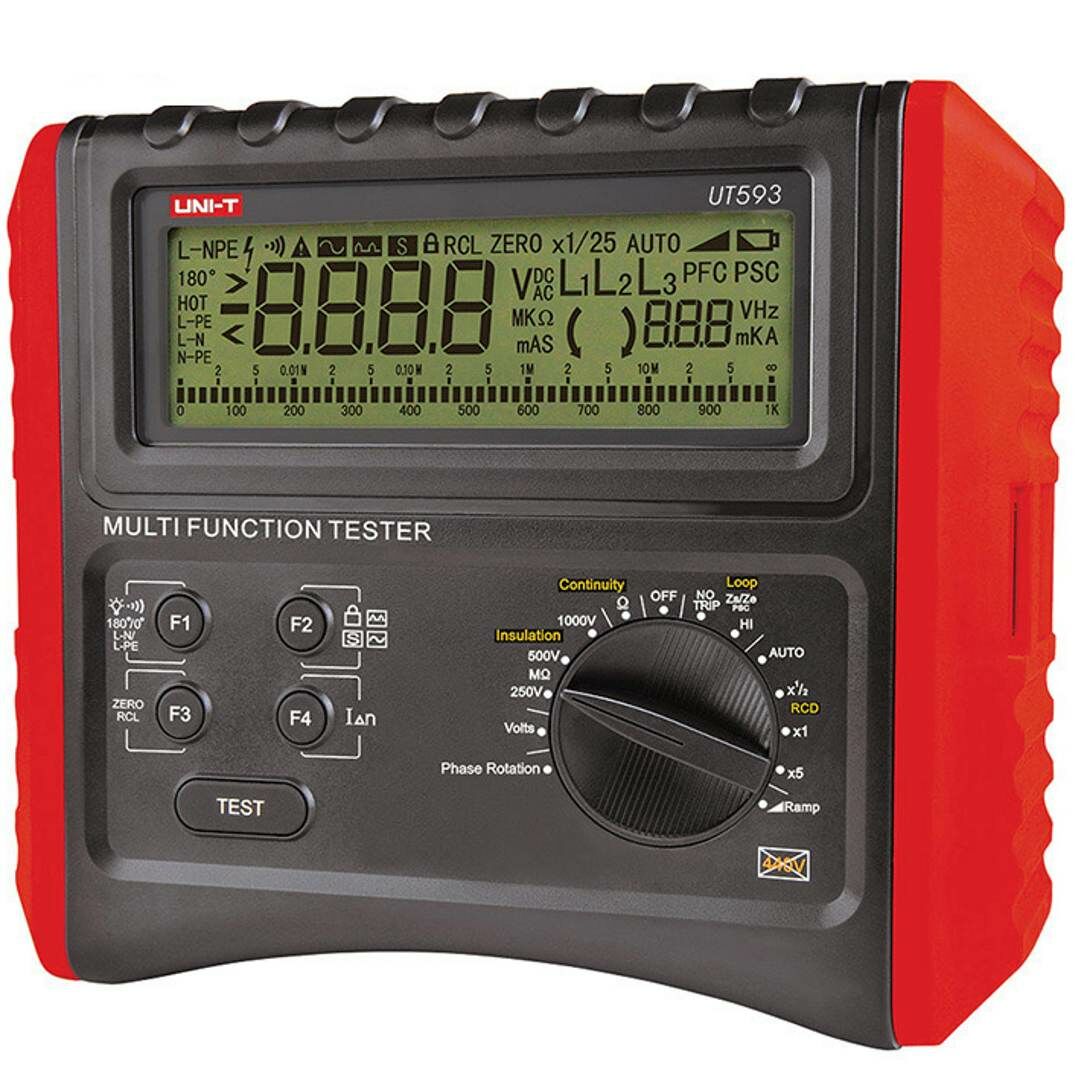

Unit UT593 Çok Fonksiyonlu Elektrik Tesisat Test Cihazı

UNİT UT 593 çok işlevli tesisat test cihazı esas olarak RCD'yi, döngü/hat empedansını, toprak direnci sürekliliğini, yalıtım direncini ve AC/DC voltajını test eder.

Yapıları bakımından kurulum test cihazı modelleri çeşitli ekipmanlar ile beraber kullanılabilmektedir.

RCD, toprak bağlantıları, yalıtım işlemleri çin ölçüm imkanı sunar.

Elektrikli cihazlar üzerinde test, inceleme ve bakım işlemleri için kullanılırlar.

Özellikleri bakımından analog çubuklu tasarımı 9999 sayımlı LCD ekranı bulunur.

250V~1000V DC yalıtım direnci testinden kullanımları sağlanabilmektedir.

200mA toprak direnci ölçümünde süreklilik testi de yapabilmektedir.

Ölçümleri arasında döngü empedansı, muhtemel hata akımı ve muhtemelen kısa akım testi yer almaktadır.

Kilit testi, RCD açma süresi testi ve tek tuşka veri toplama işlemleri için kullanımları sağlanabilmektedir.

Tam ve yarım dalga ve geri sayım (30s) test modu seçilebilmektedir.

En hızlı şekilde tetikleme süresini algılamak için de 0°/180° faz açısı seçeneğine sahiptirler.

RCD açma süresi ise X2'nin açma akımı testi ve tetikleme akımı testi bulunur.

Faz sırası ve eksik test kontrolü yapılabilmektedir.

Aynı zamanda AC/DC voltaj otomatik kontrolü ve testi de yapılabilir.

Durum gerçek zamanlı gösterimi ile de bağlantı kontrolü kolaydır.

Beyaz arka ışığı ve otomatik kapanma özellikleri ile kullanıcıya rahatlık sunarlar.

Teknik Özellikleri :

Yalıtım direnci (Ω)

Çıkış voltajı : 250V/500V/1000V ±%10

250V : 0.05MΩ~250MΩ ±(%5+5)

500V : 0.05MΩ~500MΩ

1000V : 0.05MΩ~1000MΩ

Kısa devre akımı : <2mA

Düşük dirençli süreklilik testi

0.00Ω~199Ω ±(%2+5)

Test akımı : 0,00~2Ω: >200mA

Hat empedansı (Ω)

Menzil 0.01Ω~2000Ω ±(%5+5)

Çalışma gerilimi (Frekans) 230V (45Hz~65Hz)

Test akımı 20A

PFC testi 0kA~26kA

Döngü empedansı (Ω)

Menzil 0.01Ω~2000Ω ±(%5+5)

Çalışma gerilimi (Frekans) 195V~253V (45Hz~65Hz)

Test akımı 20A

PFC testi 0kA~26kA

Açmasız döngü empedansı (Ω)

Menzil 1.00Ω~2000Ω ±(%5+5)

Çalışma gerilimi (Frekans) 195V~253V (45Hz~65Hz)

Test akımı 15mA

PFC testi 0kA~26kA

RCD testi Çalışma gerilimi (Frekans) 195V~253V (45Hz~65Hz)

Test akımı 10mA/30mA/100mA/300mA/500mA ±%10

Gezi zamanı ×1/2 *I△n Aralık: 0ms~2000ms ±(%5+5)

×1 *I△n Aralığı: 0ms~300ms

×1 *I△n Aralığı: 0ms~500ms (Geri sayımı seçin)

×2 *I△n Aralığı: 0ms~150ms ±(%5+5)

×2 *I△n Aralığı: 0ms~200ms (Geri sayımı seçin) ±(%5+5)

×5 *I△n Aralığı: 0ms~40ms ±(%5+5)

Faz sırası testi Çalışma gerilimi (Frekans) 100V~440V (45Hz~65Hz)

Görüntülemek Faz sırası: L1 → L2 → L3, ileri dönüş; L1→ L3→ L2 ters dönüş

Rampa RCD testi Test akımı 10mA/30mA/100mA/300mA/500mA ±%10

AC voltajı (V) Menzil 0V~440V ±(%5+2)

Frekans tepkisi 45Hz~60Hz

Çözünürlük 1V

Ekran sayısı : 9999

Otomatik kapanma √

Düşük pil göstergesi √

Veri depolama √

LCD arka ışık √

Otomatik yarım dalga testi √

RCD geri sayım testi 30'lar √

RCD yarım dalga testi √

Faz dönüşümü (RCD) 0° ve 180°

Güç : 1,5V pil (5#) × 6

LCD boyutu : 125mm × 37mm

Ürün rengi : Kırmızı ve gri

Ürün net ağırlığı : 1000g

Ürün boyutu : 210 mm × 175 mm × 90 mm

Standart aksesuarlar : Pil, test uçları (kırmızı×1, yeşil×1, siyah×1), özel güç test ucu, uzaktan kumandalı test ucu
