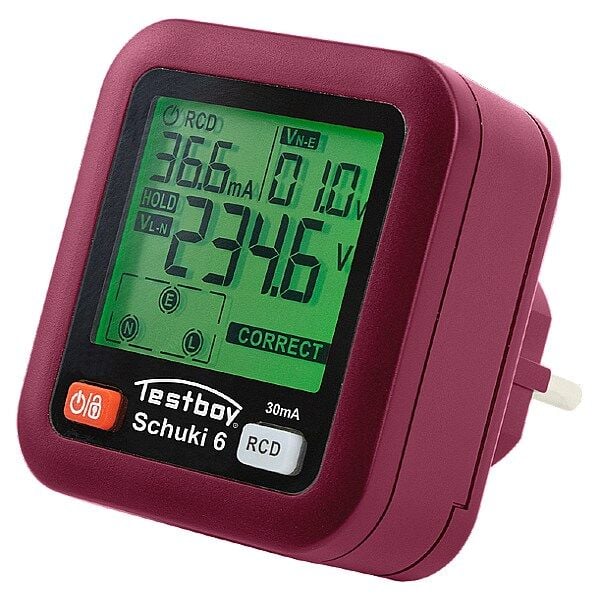

Testboy Testavit Schuki 6 LCD Priz Test Cihazı

Testboy TV Schuki 6 Soket Test Cihazı

Ekran 2.0″ LCD

Çalışma Voltajı 30 – 260 V, 45 – 65 Hz

FI/RCD testi Evet

Çalışma Nemi 20% ~ 75%RH

Depolama Sıcaklığı -10C ~ 50°C

230 V AC’de 30 mA nominal kaçak akım

Ölçüm Süresi 10 – 1000 ms

Kaçak Akım Voltajı (N-PE) 0 – 99 V, 45 – 65 Hz

Aşırı gerilim kategorisi CAT II 300 V

Boyutlar 68 x 65 x 75 mm

Güç kaynağı 2 x 1,5 V AAA

Kurulumların hızlı ve güvenilir bir şekilde test edilmesi

Testboy TV Schuki 6, soket çıkışlarının kablolarını ve RCD’lerin açılmasını (230V’de 30 mA) kontrol etmek için tasarlanmış gelişmiş bir soket çıkış test cihazıdır. Elektrik tesisatlarının güvenliğini sağlamak için prizleri ve RCD’leri düzenli olarak kontrol etmesi gereken elektrikçiler ve diğer profesyoneller için ideal bir cihazdır.

HATA TABLOSU EKRAN HATA KODLARI

Doğru bağlantı       L / N / E

Topraklama Hatalı     E

Nötr Hatalı               N

Fazlar Hatalı           – – –

Faz / Topraklama Ters      L / E

Faz / Nötr Ters         L / N – Ters

Faz / Topraklama Ters     L / N / E –
Topraklama yok

NOT:

Faz/Topraklama Hatalı,

Topraklama Eksik;

Canlı kablo ile Topraklama Kablosu arasında ters bağlantı vardır veya Topraklama kablosu bağlı değildir.

Bu test cihazı, Nötr ve Toprak iletkenleri arasında ayrım yapamaz.

Test cihazı, test sırasında hata gösteriyorsa, kablolama uzman kişiler tarafından kontrol edilmelidir.

Teknik veriler :

Çalışma Voltajı 30 ~ 260V / 45 ~65hz ± (2.0%+2)

Kaçak Akım Voltajı 0 ~ 99V / 45 ~ 65hz ± (2.0%+2)

Ölçüm Süresi 10 – 1000ms ± (2.0%+4)

Çalışma Sıcaklığı 0°C ~ 40°C

Çalışma Nemi 20% ~ 75%RH

Depolama Sıcaklığı -10°C ~ 50°C

Depolama Nemi 20% ~ 80%RH

Rakım ≤ 2000m

RCD Test >30mA (at 230 V AC)

Güç Kaynağı 2x 1.5V AAA
