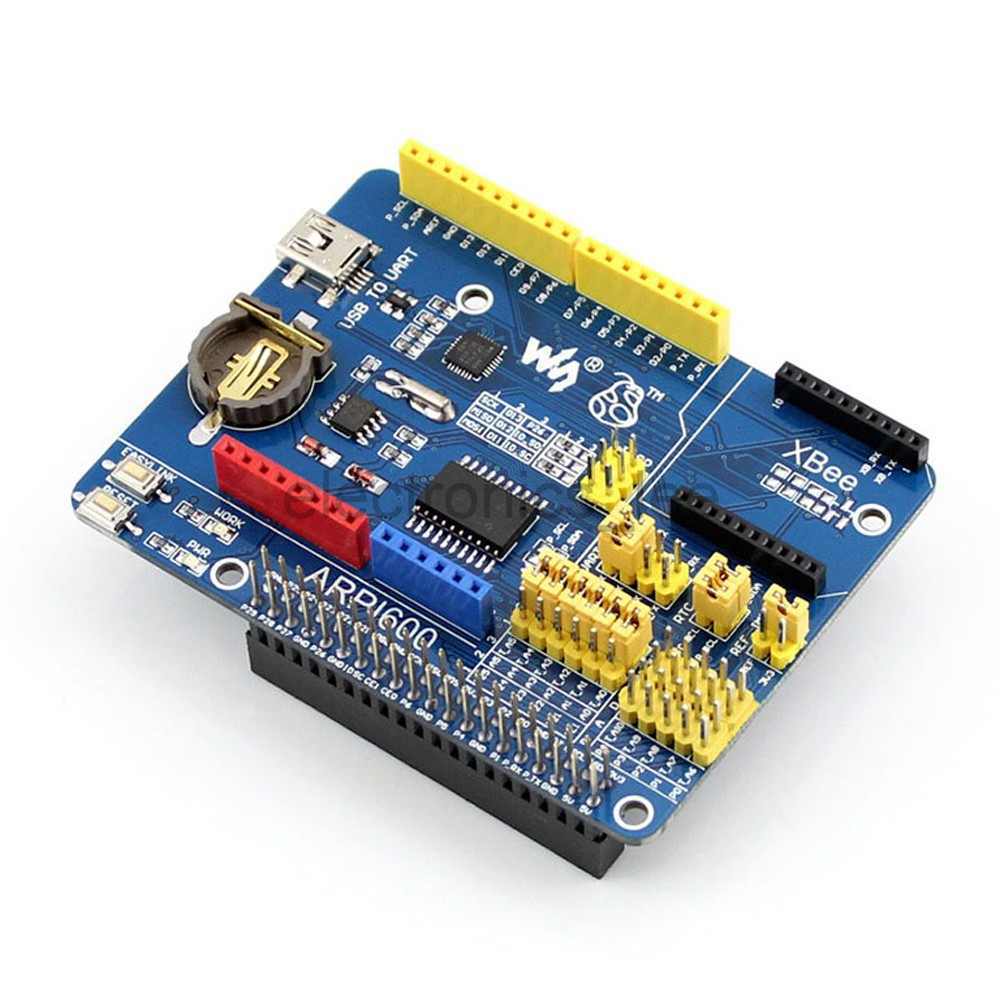

ARPI600 Raspberry Pi A+/B+/2/3 Arduino Shield - WaveShare

Arduino ve Raspberry Pi'nin her ikiside oldukça gelişmiş ve büyük sistemlerdir. ARPI600 kartı sayesinde bu iki platform tek bir çatı altında toplanmıştır.  Bu kart sayesinde Arduino Shield'leri ve donanım/yazılım kaynakları  Raspberry Pİ ile kullanılır.

ARPI600 sadece bunun için tasarlanmıştır.

Dahası, ARPI600 XBee modüllerini de destekler, harika projenize kablosuz özellik eklemeyi kolaylaştırır.

Desteklenen Raspberry Pi Modelleri

Raspberry Pi 1 Modeli A +

Raspberry Pi 1 Model B +

Raspberry Pi 2 Model B

Raspberry Pi 3 Model B

ARPI600 Özellikleri

Arduino UNO, Leonardo ile uyumlu, çeşitli Arduino kalkanlarına kolayca bağlanabilme

Çeşitli XBee modüllerini bağlamak için XBee konektör

Çeşitli sensörleri bağlamak için sensör arabirimi

Seri port hata ayıklama için tümleşik USB TO UART, ayrıca XBee USB adaptörü olarak yapılandırılabilir

Bütünleşik ADC, 10 bit, 38KSPS, 11 kanal (Arduino arayüzü için 6 kanal, sensörler için 5 kanal)

Bütünleşik RTC

Arduino UNO, Leonardo ile uyumlu, çeşitli Arduino'lara kolaylıkla bağlanabilme

Çeşitli XBee modüllerini bağlamak için XBee konnektörü

Çeşitli sensörleri bağlamak için sensör arabirimi

Dahili USB TO UART'a seri port hata ayıklama, ayrıca XBee olarak konfigüre edilebilir

USB adaptörü

Bütünleşik ADC, 10 bit, 38KSPS, 11 kanal (Arduino arayüzü için 6 kanal, 5 sensörler için kanallar)

Onboard RTC

Arduino bağlantısı: Arduino kalkanlarını bağlamak için

ICSP arabirimi: Arduino ICSP

XBee bağlantısı: XBee iletişim modüllerini bağlamak için

Sensör arabirimi: sensörleri bağlamak için

Raspberry Pi konektörü: Raspberry Pi'yi bağlamak için

USB'den UART'a

TLC1543: AD dönüştürücü

PCF8563: RTC

CP2102

32.768KHz kristal: RTC için

Güç göstergesi

XBee durum LED'i

XBee ve Arduino arayüzü RESET düğmesi

XBee EASYLINK düğmesi

RTC pil tutucu: CR1220 düğmeli pil için

TLC1543 referans voltajı konfigürasyon atlama teli

RTC atlama teli

UART jumper'ı

P_RX ve CP_TX, P_TX ve CP_RX bağlantıları sırasıyla USB TO UART'a bağlanırken

Raspberry Pi seri portuna bağlı XB_RX ve CP_'yi bağlarken _TX, XB_TX ve CP_RX sırasıyla USB TO UART
